Kameras
Hier werden die einzelnen Kameras mit Hilfe eines 8-Kanal oder
4-Kanal Video Selector Moduls (VSM) konfi guriert. Bei Ausrüstung
mit einem solchen VSM können bis zu 8 Kameras angeschlossen
werden.
Hinweis: Ist Matrix nicht mit einem VSM-Modul ausgerüstet, steht die
Funktion Kamera-Einstellungen nicht zur Verfügung und
ist ausgegraut.
Abbildung 2-32: Keine Kamera-Einstellungen möglich
Hinweis: Selbst bei Ausrüstung mit VSM werden über diese Funktion
die Einstellungen einer direkt angeschlossenen Kamera nicht
geändert. Die Einstellungen hier haben keine Auswirkung auf
den direkten Anschluss einer Kamera.
8-Kanal Video Selector Modul (VSM)
Bei Ausstattung mit einem 8-Kanal VSM können bis zu acht (8)
Kameras installiert und konfi guriert werden.
1. Drücken Sie den Reiter SYSTEM-EINSTELLUNGEN .
2. Drücken Sie das Symbol für KAMERAS .
3. Wählen Sie
►Kamera A
A
►Kamera B
B
►Kamera C
C
►Kamera D
D
►Kamera E
E
►Kamera F
F
►Kamera G
G
►Kamera H
H
ODER
Blättern Sie mit PFEILTASTE RECHTS durch alle Kameras.
4. Markieren Sie die gewünschten Kästchen:
►Normal –
►Gespiegelt –
►Auf dem Kopf –
►Gespiegelt & auf dem Kopf –
5. Drücken Sie PFEILTASTE RECHTS , um durch die restlichen
Kameras zu blättern.
6. Drücken Sie
►RENNFLAGGE , um die Einstellungen in diesem Menü
abzuschließen.
►Reiter SYSTEM-EINSTELLUNGEN , um in die
Hauptmaske System-Einstellungen zurückzukehren.

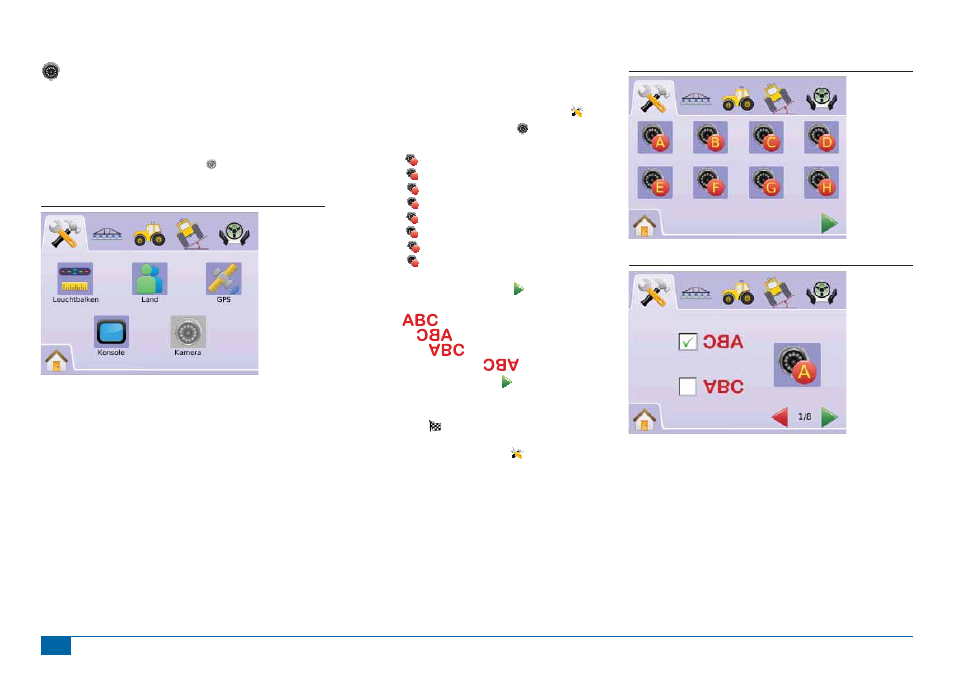

Abbildung 2-33: Kamera-System mit 8-Kanal Video Selector Modul
Abbildung 2-34: Kamera-Einstellungen
