Fahrzeugansicht
Um die Fahrzeugansicht aufzurufen:
1. Drücken Sie auf den Bildschirm oder die Taste START ,
um die Symbole zu aktivieren. Dann wählen Sie das Symbol
START links unten auf dem Bildschirm.
2. Im Menü START
wählen Sie FAHRZEUGANSICHT .

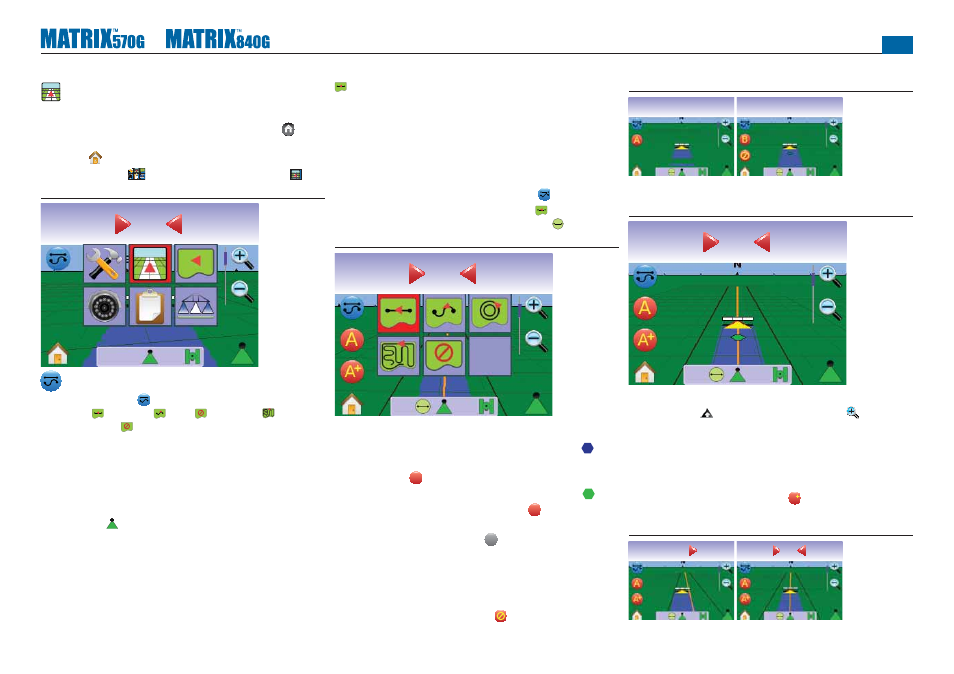

Abbildung 3-12: Start Menü
Spur
Hektar
0,0
0
0,0
Spurführungsmodus
Im Modus Spurführung können Sie folgende Optionen aufrufen:
Gerade A-B , Kurve A-B , Kreis , Letzte Spur sowie
Keine Spurführung .
Spurführung per SmartCable oder SDM
(Teilbreitenschaltung)
• Schalten Sie den Hauptschalter des Spritzcomputers auf „Ein“.
Die einzelnen Teilbreitenschalter sollten ausgeschaltet sein.
• Aktivieren Sie BoomPilot. Siehe dazu den Abschnitt über
BoomPilot .
• Bei Überfahrt von Teilfl ächen, die nicht behandelt werden sollen,
schalten Sie zur Abschaltung der Teilbreiten den Hauptschalter
des Spritzcomputers manuell auf AUS. Um die Behandlung
fortzuführen, schalten Sie den Hauptschalter wieder auf „Ein“ .
Hinweis: Bei Ausstattung mit SmartCable oder SDM
Teilbreitenschaltung ist dies nicht erforderlich.
Spurführung Gerade A-B
Gerade A-B bietet Spurführung entlang einer geraden Linie auf der
Grundlage der vorher festgelegten Referenzpunkte A und B. Mit
Hilfe dieser zu Beginn festgelegten Punkte A, B werden alle weiteren
Parallelspuren berechnet.
Spurführung Gerade A-B aktivieren
1. Drücken Sie zur Aktivierung der Symbole auf den Bildschirm und
wählen Sie das Symbol für SPURFÜHRUNG .
2. Wählen Sie SPURFÜHRUNG GERADE A-B
◄Das Symbol in der Statusleiste ändert sich zu .
Abbildung 3-13: Auswahl im Spurführungsmodus
Spur
Hektar
0,0
0
0,0
Punkte A und B markieren
1. Bringen Sie das Fahrzeug in die gewünschte Position A .
2. Während das Fahrzeug fährt, drücken Sie auf das Symbol für
MARKIERE A
A
.
3. Bringen Sie das Fahrzeug in die gewünschte Position B .
4. Drücken Sie das Symbol für MARKIERE B
B
. Damit ist die A-B
Linie gesetzt.
Hinweis: Das Symbol MARKIERE B
B
steht erst zur Verfügung
(ausgegraut), nachdem eine Mindeststrecke von 3 m
abgefahren wurde.
Um die Markierung von Punkt A abzubrechen und zur eventuell
bereits gespeicherten A-B Linie zurückzukehren, drücken Sie das
Symbol für MARKIERUNG LÖSCHEN .
Abbildung 3-14: Punkte A und B markieren
km/h
Hektar
1,20
10,5
Markierung A
km/h
Hektar
2,60
10,5
Markierung B
Auf dem Monitor erscheinen jetzt Navigationsdaten.
Abbildung 3-15: Spurführung Gerade A-B
Spur
Hektar
3,57
0
0,0
Hinweis: In der Perspektivansicht wird ein Kompass angezeigt (über
die Taste oder das Symbol EINZOOMEN zeigen Sie
den Horizont an).
A+ Verschiebung
Mit der Funktion A+ Verschiebung können Sie die A-B Leitlinie auf
die aktuelle Fahrzeugposition verschieben.
1. Drücken Sie A+ VERSCHIEBUNG
A
, um die neue Leitlinie
festzulegen.
Abbildung 3-16: A+ Verschiebung
Spur
Hektar
3,80
-2
5,1
Spur
Hektar
3,81
-2
0,0
