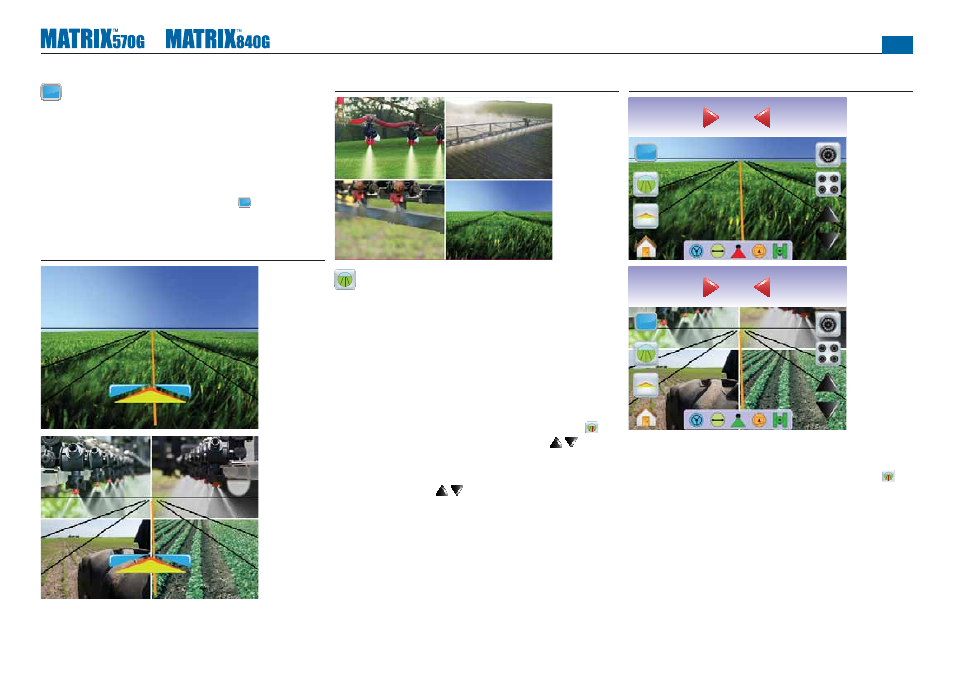

TeeJet Matrix 840G User Manual Benutzerhandbuch
Seite 54
●
50
Vollansicht
In Vollansicht werden die Kamerabilder über den ganzen Bildschirm
gelegt. Auch die Leitlinien und der Lenkwinkel für die Lenkkorrektur
werden angezeigt. Spurführungsleiste und Statusleiste werden nicht
angezeigt.
Zur Aktivierung der Vollansicht
1. Drücken Sie auf den Bildschirm, um die Symbole zu aktivieren
und wählen das Symbol für VOLLANSICHT .
Zum Verlassen der Vollansicht
1. Berühren Sie den Bildschirm an beliebiger Stelle.
Abbildung 3-47: Vollansicht mit Spurführung & Lenkkorrektur
Abbildung 3-48: Vollansicht mit geteiltem Bildschirm
Spurführung mit Realbild
In der Spurführung mit Realbild werden für die Navigation drei
Leitlinien über das Kamerabild gelegt.
Hinweis: Die Spurführung (Gerade A-B, Kurve A-B, Kreis oder Letzte
Spur) wird in der Fahrzeugansicht eingestellt. Wenn keine
Spurführung zur Verfügung steht, werden keine Leitlinien
angezeigt.
Um Spurführung mit Realbild zu aktivieren
1. Drücken Sie zur Aktivierung der Symbole auf den Bildschirm und
wählen das Symbol für SPURFÜHRUNG MIT REALBILD .
Über die Symbole für PFEILTASTE OBEN / UNTEN werden
die Leitlinien bis zum Horizont korrigiert.
Hinweis: Für schnelle Einstellungsänderung halten Sie PFEILTASTE
OBEN / UNTEN gedrückt.
Abbildung 3-49: Spurführung mit Realbild
Spur
Hektar
2,3
-2
0,0
Spur
Hektar
2,3
-2
0,0
Um Spurführung mit Realbild zu verlassen:
1. Drücken Sie zur Aktivierung der Symbole auf den Bildschirm und
wählen das Symbol für SPURFÜHRUNG MIT REALBILD .
