KAPITEL 5 – ANHANG

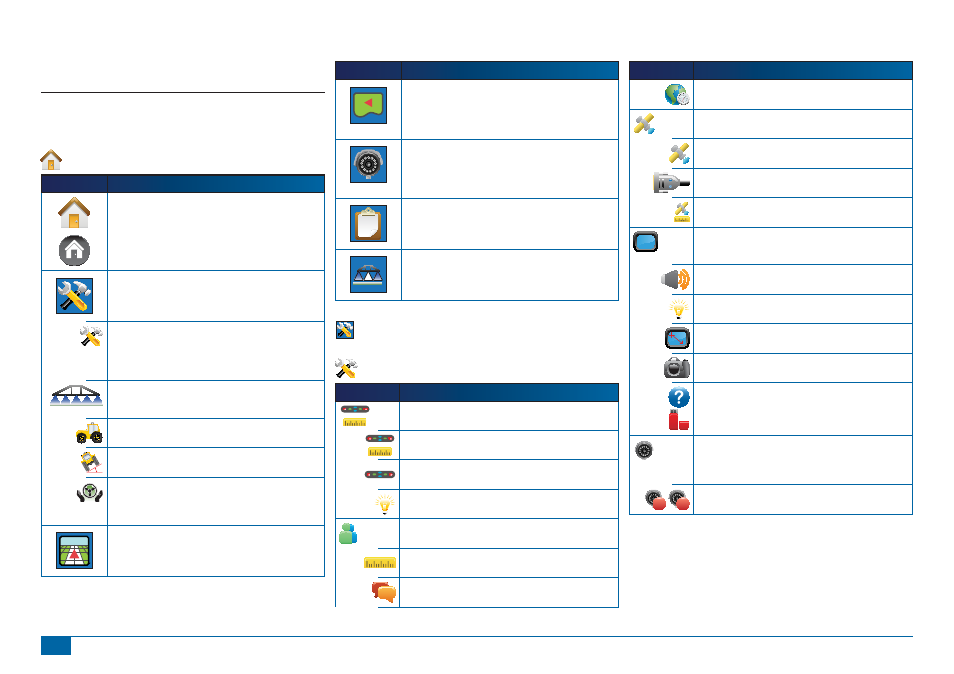

ANHANG A, ERKLÄRUNG DER
BILDSCHIRMSYMBOLE
Menüpunkte
Symbol
Beschreibung
Start: Anzeige der Menüpunkte (Geräteeinstellungen,
Fahrzeugansicht, Feldansicht, Spurführung mit Realbild,
Auftragsansicht und Gestängeüberwachung).
Grundeinstellungen. Hier werden Einstellungen zum
System, Gestänge, Fahrzeug, zur automatischen
Lenkung sowie zum Neigungsausgleich
vorgenommen.
Systemeinstellungen. Einstellungen des Leuchtbalkens,
länderspezifi sche Einstellungen (Sprache, Maßeinheiten,
Zeitzone), GPS, Bedienkonsole (Lautstärke, Anzeigenhelligkeit,
Kalibrierung des Berührungsbildschirms, Screenshot & Info/
Speichern) sowie Kameras.
Einstellungen zur automatischen Teilbreitensteuerung
BoomPilot. Einstellung der Überlappung, Verzögerung EIN/
AUS, Anzahl und Breite der Teilbreiten.
Fahrzeugeinstellungen. Fahrzeugtyp, Antennenhöhe,
Gestängeausrichtung und Abstand zur Antenne.
Einstellungen Neigungsausgleich. Ein/Aus-Funktion sowie
Kalibrierung der Neigungskorrektur.
Einstellung der automatischen Lenkung FieldPilot. Schaltung
der Lenkautomatik, Ventileinstellungen (Intervalle, Mindest und
maximale Schaltdauer), Ventiltest und Konfi guration FieldPilot
(Grobeinstellung, Totzone und Vorausschau).
Fahrzeugansicht: Darstellung eines Computer
generierten Bildes der Fahrzeugposition im
Spritzbereich. Wahl einer Spurführung, Feldumfahrung,
BoomPilot.
Symbol
Beschreibung
Feldansicht: Zeigt ein Computer generiertes Bild aus
der Vogelperspektive mit dem Fahrzeug in Position
innerhalb der Spritzfl äche. Aufruf von Spritzfl ächen
und Markierungspunkt. Aufruf von Global-Ansicht und
Ausschnitt ändern.
Spurführung mit Realbild: Anzeige eines einzigen
Kamerabildes oder vier Kamerabilder statt eines
Computer generiereten Bildes. Hier rufen Sie
Spurführung mit Realbild sowie Anzeige der
Lenkwinkelkorrektur auf.
Auftragsansicht: Datenspeicherung auf USB-Laufwerk
oder Löschung der Daten.
Gestängeüberwachung: Computer generierte
Ansicht der aktivierten/ nicht aktivierten Teilbreiten.
BoomPilot aktivieren/deaktivieren.
Grundeinstellungen
System-Einstellungen
Symbol
Beschreibung
Einstellung des Leuchtbalkens: LED Abstand, Display
Modus und LED Helligkeit
LED Abstand. Einstellung des Abstands, der durch
aufl euchtende LEDs angezeigt wird.
Anzeigenmodus. Hier wird festgelegt, ob der Leuchtbalken die
Spur oder das Fahrzeug repräsentiert.
LED Helligkeit. Einstellung der Helligkeit der LEDs auf dem
Leuchtbalken.
Land: Länderspezifi sche Einstellungen: Maßeinheiten,
Sprache, Zeitzone.
Maßeinheiten. Hier werden die Maßeinheiten der Einstell-werte
festgelegt.
Sprache. Hier wird die Anzeigensprache festgelegt.
Symbol
Beschreibung
Zeitzone. Hier wird die Zeit eingestellt.
GPS Setup: Informationen über GPS-Typ, GPS-Port und
GPS-Status
GPS Typ. Hier werden kundenspezifi sche Einstellungen bezügl.
GPS, DGPS oder beidem vorgenommen.
GPS Port. Einstellung des COM Ports auf Intern oder Extern.
GPS Status. Anzeige der Datenübertragung, Satelliten,
Satellitenqualität und Identität.
Monitor: Geräteeinstellungen wie LCD-Helligkeit,
Kalibrierung des Berührungsbildschirms, Screenshots
und Info/Speichern.
Lautstärke. Einstellung der Lautsprecher-Lautstärke.
LCD-Helligkeit. Einstellung der Bildschirmhelligkeit.
Kalibrierung Touch Screen. Hier starten Sie die Kalibrierung
des berührungsempfi ndlichen Bildschirms.
Screenshot. Speicherung der Bildschirmansicht auf ein USB-
Laufwerk.
Info. Information zu Software, Software-Version sowie der an
den CAN-Bus angeschlossenen Module.
Speichern. Speicherung der Systemeinstellungen auf ein
USB-Laufwerk.
Kamera-Einstellungen. Anschluss und Einstellung von
bis zu 8 Kameras über ein VSM-Modul (Video Selection
Module). Ausgegraut = Video-Modul steht nicht zur
Verfügung.
A
B
Kameras. Einrichtung der Kameras für Normalansicht /
seitenverkehrt / auf dem Kopf /auf dem Kopf seitenverkehrt.
