Symbol
Beschreibung
Statusanzeige Teilbreitensteuerung BoomPilot.
Rot = Aus/Handbetrieb,
Grün = Automatik,
Gelb = Alle Ein,
Kein Symbol = Nur eine Teilbreite (SmartCable bzw.
SDM nicht installiert).
Status Feldumfahrung
Außerhalb der Feldumfahrung = Fahrzeug befi ndet
sich momentan außerhalb der umfahrenen Fläche.
Innerhalb der Feldumfahrung = Fahrzeug befi ndet sich
momentan innerhalb der umfahrenen Fläche.
Kein Symbol = Keine Grenze festgelegt.
GPS Status.
Rot = kein GPS,
Gelb = nur GPS,
Grün = DGPS/RTK,
Orange = GLIDE/ClearPath.
FAHRZEUGANSICHT
Fahrzeugansicht: Darstellung eines Computer
generierten Bildes von der Fahrzeugposition im
Spritzbereich. In dieser Maske wählen Sie einen Modus für
die Spurführung bzw. Feldumfahrung sowie die automatische
Teilbreitenschaltung BoomPilot.
Spurführung per Bildschirm
• Spurführungslinien
►Orange Linie: Die aktive Leitlinie
►Schwarze Linie: Benachbarte Leitlinien
• Punkte: Markierungen für festgelegte Punkte
►Roter Punkt: Zum Punkt zurückkehren
►Blauer Punkt: Markiere Punkt A
►Grüner Punkt: Markiere Punkt B
• Horizontkompass: Am Horizont kann eine allgemeine
Informationszeile angezeigt werden (beim Einzoomen)
• Behandelte Fläche: Anzeige der behandelten Fläche und
Überlappung:
►Blau: Eine Behandlung
►Rot: Doppel- bzw. Mehrfachbehandlung
• Ändert die Fahrzeugansicht/Perspektive von Horizontansicht in
Vogelperspektive.
• Teilbreiten
►Weiß: Teilbreite geschaltet
►Farblos: Teilbreite nicht geschaltet
Tastenhilfe
• Ein-/Auszoomen & Perspektive: Ändert die Fahrzeugansicht /
Perspektive von Horizontansicht in Vogelperspektive.
km/h
Hektar
0,53
14,6
5,8
Spurführungsleiste
Fahrzeugansicht / Ein-/
Auszoomen oder drücken Sie
die Tasten Ein-/Auszoomen
Horizontkompass
Behandelte Fläche
Automatische
Teilbreitenschaltung BoomPilot
Statusleiste
Spurführungslinien für Navigation
Fahrzeug mit Echtzeitdarstellung der aktiven Teilbreiten
Spurführungsmodus
Markiere Punkt A/B
Markiere Feldumfahrung
Feldumfahrung abschließen
A-B Linie verschieben
Markierung A löschen
Feldumfahrung abbrechen
Start/Menüpunkte oder drücken Sie die
Taste Start

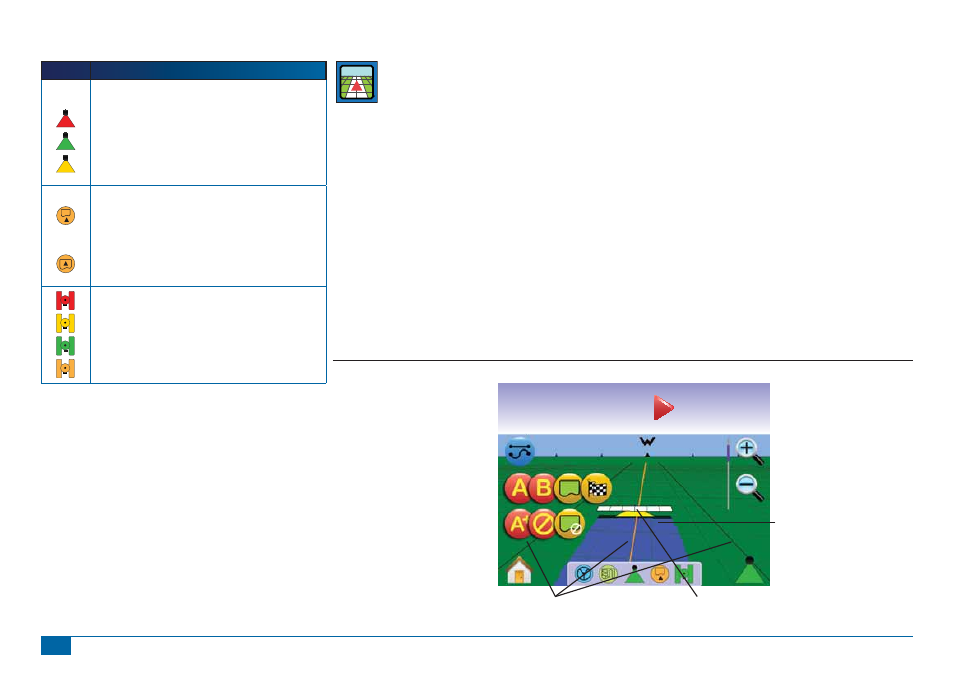

Abbildung 3-11: Fahrzeugansicht
