BoomPilot
Modul für Teilbreitenschaltung (SDM)
Über dieses Modul kann die Matrix Software die automatische
Teilbreitenschaltung BoomPilot steuern. Dazu wird dieses Modul
mit den entsprechenden Kabeln an das vorhandene BoomPilot-
System, den Spritzcomputer bzw. die Spritze angeschlossen.
Nach entsprechender Verkabelung kann ein solches Modul so
viele Teilbreiten schalten wie der Spritzcomputer, an den es
angeschlossen ist. Maximal sind dies 15 Teilbreiten.

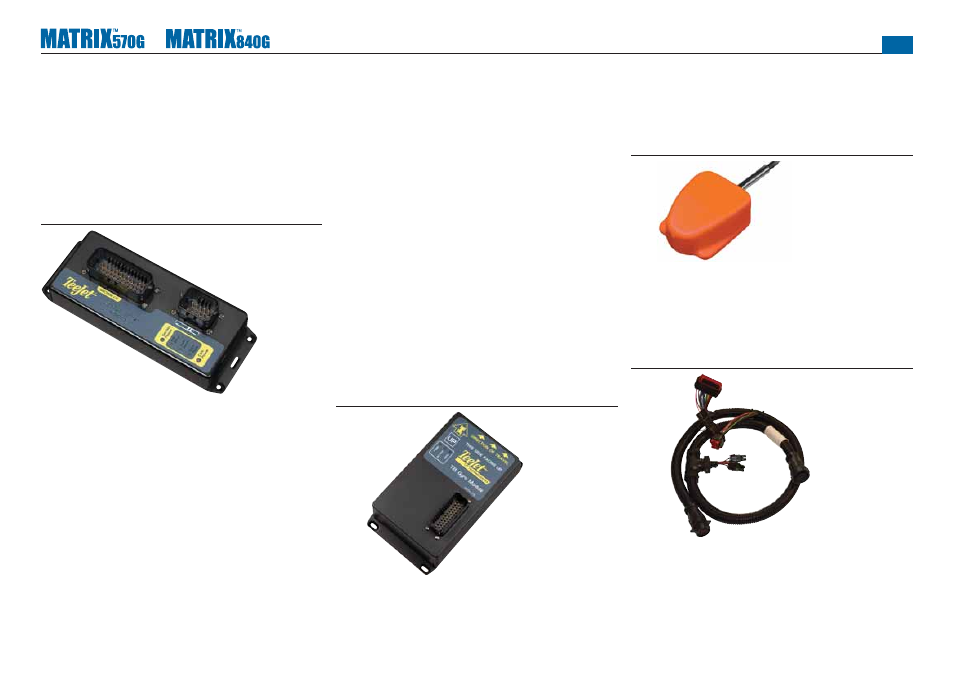

Abbildung 1-10: Modul für Teilbreitenschaltung (SDM)
Verlängerungskabel
Für speziellen Bedarf stehen Verlängerungskabel bzw. Kabel in
Überlänge zur Verfügung. Sollte die Länge der im Lieferumfang
enthaltenen Serienkabel für Ihre Maschine nicht ausreichen,
kontaktieren Sie bitte Ihren TeeJet Händler.
Modul für Neigungskorrektur
Bei in 4 Meter Höhe montierter GPS-Antenne kann am Seitenhang
bei einem Gefälle von 10 % der GPS-Wert für die Fahrzeugposition
um 0,6 m verfälscht werden. Hier korrigiert dieses neue TeeJet
Modul für Neigungskorrektur die durch die Fahrzeugneigung
am Seitenhang hervorgerufenen Positionierfehler. Das Modul
wird auf einer soliden Halterung am Fahrzeug montiert. Es fängt
GPS-Signale vom Empfänger ab, korrigiert diese und sendet die
korrigierten Positionsdaten an die Spurführung.
• LEDs mit Diagnosefunktion zeigen den Status des Moduls an
(EIN/AUS, Betriebszustand, Status der übermittelten GPS-
Daten)
• Witterungsbeständiger Elektro-Stecker für störungsfreien
Betrieb
• Montagebohrungen im Gehäuse
• Automatische Erkennung der Baud Rate des GPS-Sensors und
entsprechende Korrektur der Sendedaten
• Kompatibel mit Matrix Spurführungen
Hinweis: Dieses Modul ist bei Ausstattung mit der automatischen
Lenkung FieldPilot serienmäßig in das System integriert.
Abbildung 1-11: Modul für Neigungskorrektur
Fußschalter
Über den TeeJet Fußschalter lässt sich die automatische Lenkung
FieldPilot aktivieren. Der Schalter wird über den Kabelbaum SCM
an das System angeschlossen.
Abbildung 1-12: Fußschalter
Kabelbäume
Die TeeJet Kabelbäume sind für störungsfreien Betrieb
in schwierigen Einsatzbedingungen ausgelegt. Die
Schutzeinrichtungen und witterungsgeschützten Anschlüsse sichern
störungsfreien und zuverlässigen Betrieb.
Abbildung 1-13: Kabelbaum
Verlängerte Garantiezeit
TeeJet bietet für viele Spurführungsprodukte eine verlängerte
Garantiezeit. Da dies jedoch nicht für alle Märkte gilt, kontaktieren
Sie bitte Ihren TeeJet Händler für nähere Informationen.
