KAPITEL 1– PRODUKTÜBERSICHT
Bei Matrix™ handelt es sich um ein Gerät zur Steuerung einer Reihe von Modulen, welche an
Matrix angeschlossen werden können. Es bietet GPS-Kartierung, Steuerung der Lenkautomatik
FieldPilot® und der Teilbreitenschaltung BoomPilot ® sowie Datenerfassung. All diese Funktionen
werden jetzt über ein einziges Gerät mit CAN-Bus Steuerung ausgeführt. Statt mehrerer Geräte in
der Kabine ist nur noch ein einziges Gerät erforderlich, das zudem sehr robust ist.
SYSTEMKOMPONENTEN UND LEISTUNGEN
• RealView™: Spurführung per Kamera
mit Realbild. GPS-Daten und Bilder von bis zu acht Kameras werden gleichzeitig auf dem
Bildschirm angezeigt.
• BoomPilot®: Automatische Teilbreitenschaltung zur Verringerung von Überlappungen und
Vermeidung von Fehlreihen.
• FieldPilot®: Automatische Lenkung entlang gerader Linien und Kurvenlinien.
• Bedienerfreundliche, grafi sche Anwenderführung in Farbe und 3D für genaue Führung und
präzise Ausbringung in jedem Gelände.
• Leuchtbalken mit Anzeige für Fahrzeug bzw. Spur, außerdem grafi sche Anzeige aller
Spurführungsdaten
• Export von Kartierungs- und GPS-Daten in die Formate PDF, KML und SHP
• Heller bei Tageslicht gut lesbarer Bildschirm. Bildschirmgröße 14,5 cm oder 21,3 cm.
• Das Gerät kann durch folgende Module aufgerüstet werden:
- Automatische Lenkung FieldPilot
- Automatische Teilbreitenschaltung BoomPilot
- Neigungskorrektur
- Video Selector Modul für bis zu 8 Kameras
- Externer GPS-Empfänger bzw. Upgrade für die GPS-Antenne
• Steuerung von bis zu 15 Teilbreiten
• Vier verschiedene Programme zur Spurführung in 3D auf Farbbildschirm: Gerade A-B, Kurve
A-B, Kreis, Letzte Spur
• 13 Sprachen
• Vereinfachte Bedienung und GPS-Datenspeicherung
• Klare Menüführung über Symbole
• Hochwertige GPS-Einheit mit kleiner, externer Antenne.
• Zwei Flächenzähler für behandelte Fläche
SYSTEMKOMPONENTEN
Bedieneinheit Matrix 570G
Matrix 570G ist für langjährige Anwendung in typischen landwirtschaftlichen Einsätzen konzipiert.
Das kompakte Gehäuse mit Gummiabdeckungen für alle Anschlüsse bietet störungsfreien Betrieb
auch unter typisch staubigen Bedingungen. Gelegentliche Wasserspritzer können dem Gerät
zwar nichts anhaben, dennoch ist Matrix 570G nicht für den Betrieb bei direkter Regeneinwirkung
ausgelegt. Daher sollte Matrix nicht in nassen Wetterverhältnissen eingesetzt werden.

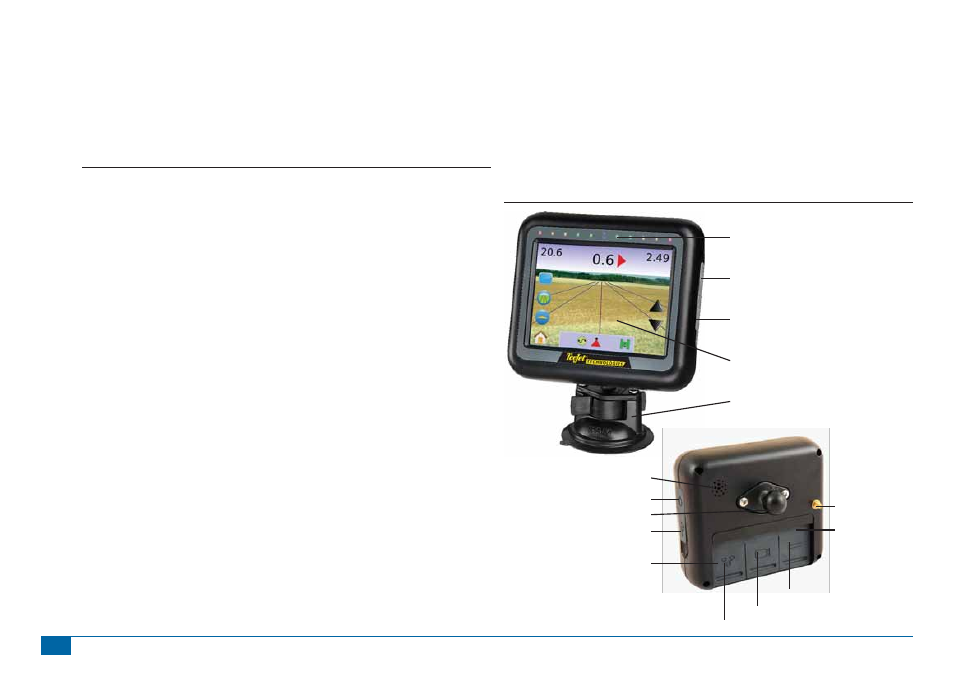

Abbildung 1-1: Vorder- und Rückseite des Geräts
Integrierter Leuchtbalken
Taste Ein/Aus
USB-Schnittstelle mit
Gummiabdeckung
Serienmäßige RAM Halterung
Heller Touch Screen
Taste Ein/Aus
USB-Schnittstelle mit
Gummiabdeckung
Gummiabdeckungen,
Anschlussbuchsen
Anschluss GPS-
Antenne
Integrierte RAM Halterung
Lautsprecher
Eingelassene
Anschlussbuchsen
Anschluss Geschwindigkeitssignal
Anschluss Kamera
Anschluss Spannungsversorgung
