Grundlagen
18 BK3xxx/LC3100
Inbetriebnahme und Diagnose
Einbaurichtlinien Beim Einbau und beim Verlegen der Leitung sind die Technischen Richtli-
nen der PROFIBUS Nutzerorganisation e.V. zu beachten.
Aufbaurichtlinien PROFIBUS-DP/FMS
www.profibus.com
Nach dem Einschalten überprüft der Buskoppler sofort die angeschlossene
Konfiguration. Der fehlerfreie Hochlauf wird durch das Verlöschen roten
der LED „I/O ERR“ signalisiert. Das Blinken der LED „I/O ERR“ zeigt einen
Fehler im Bereich der Klemmen an. Durch Frequenz und Anzahl des Blin-
kens kann der Fehlercode ermittelt werden. Das ermöglicht eine schnelle
Fehlerbeseitung.
Die Diagnose LEDs Zur Statusanzeige besitzt der Buskoppler zwei Gruppen von LEDs. Die
obere Gruppe mit vier LEDs zeigt den Zustand des jeweiligen Feldbusses
an. Die Bedeutung der „Feldbusstatus - LEDs“ wird in den entsprechenden
Kapiteln dieses Handbuches erläutert, sie entspricht den feldbusüblichen
Anzeigen.
Auf der rechten oberen Seite des Buskopplers befinden sich zwei weitere
grüne LEDs zur Anzeige der Versorgungsspannung. Die linke LED zeigt
die 24V Versorgung des Buskopplers an. Die rechte LED signalisiert die
Versorgung der Powerkontakte.

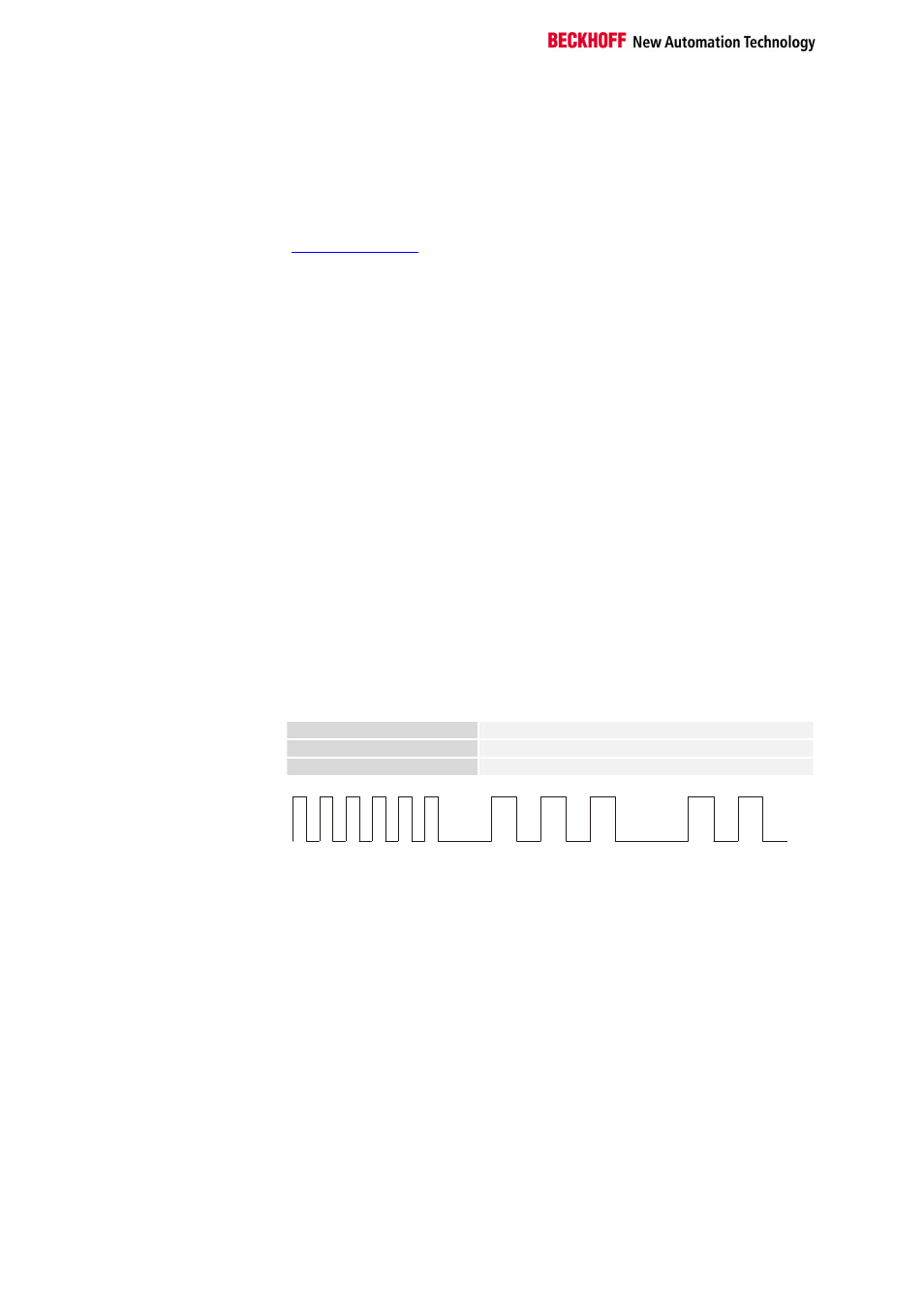

Lokale Fehler Zwei LEDs, die „I/O - LEDs“, im Bereich unter den oben genannten Feld-
busstatus - LEDs dienen der Anzeige der Betriebszustände der Busklem-
men und der Verbindung zu diesen Busklemmen. Die grüne LED leuchtet,
um den fehlerfreien Betrieb anzuzeigen. Die rote LED blinkt zur Fehleran-
zeige mit zwei unterschiedlichen Frequenzen. Der Fehler ist in folgender
Weise in dem Blinkcode verschlüsselt:
schnelles Blinken Start des Fehlercodes
erste langsame Sequenz Fehlercode
Blinkcode
zweite langsame Sequenz Fehlerargument
Start des Fehlercodes Fehlerart Fehlerstelle
