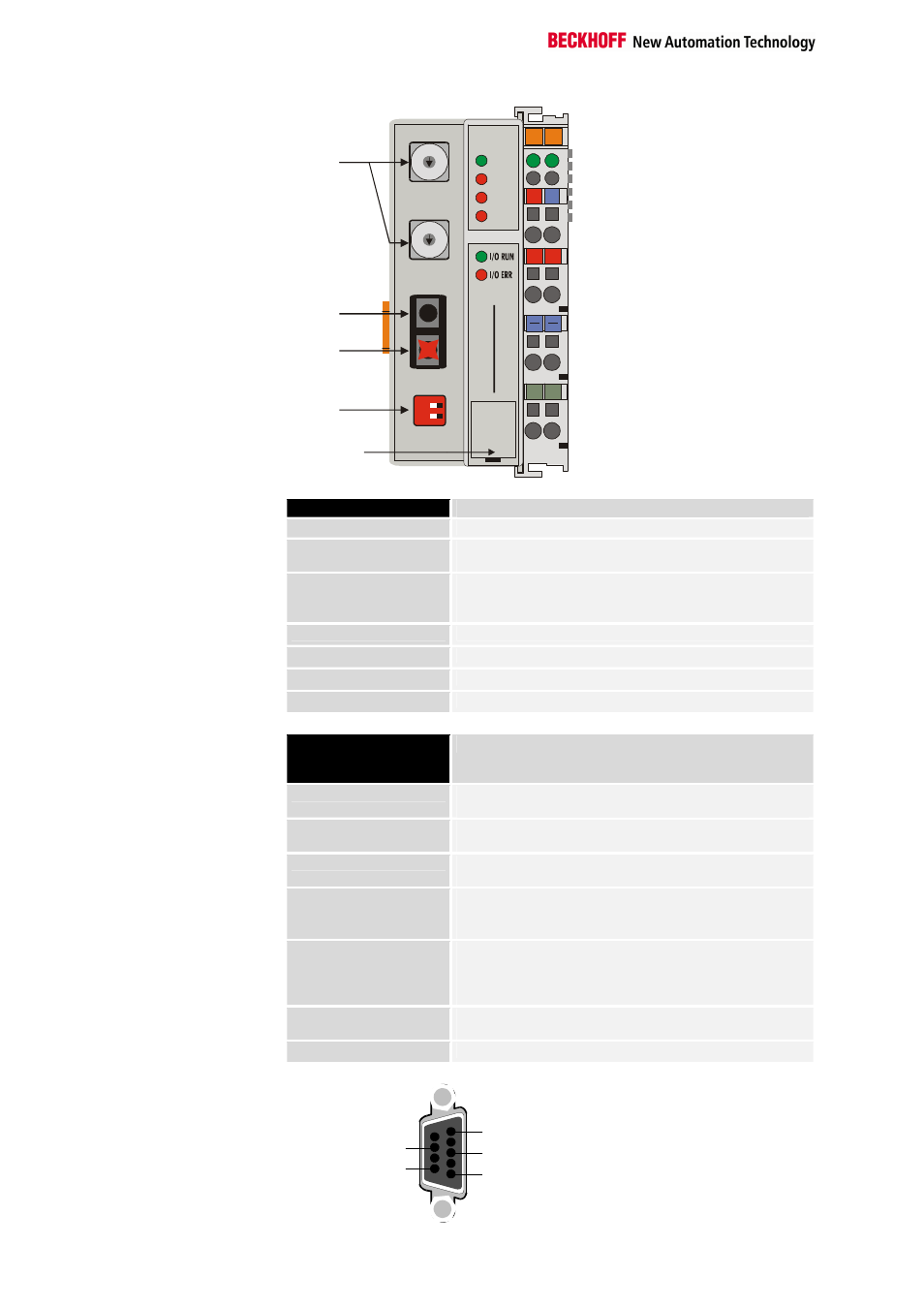

PROFIBUS-Koppler BK3xx0 im PROFIBUS-DP
30
BK3xxx/LC3100
BK3500
02
01
+ +
PE PE
RUN
BF
DIA
PROFIBUS
B
E
C
K
H
O
F
F
24V
0V
0
9
8
7
6
5
4
3
2
1
0
9
8
7
6
5
4
3
2
1
00
X0
BK
35
00
Konfigurations
Schnittstelle
Feldbus
Signaleingang
Feldbus
Signalausgang
Baud-
rate
Adreß-
wähler
x1
x10
1
ON
2
Profibus LWL-Netze
Eigenschaften
Eigenschaften
Topologie
Subring
max. Anzahl der
Stationen
93,75 kBaud:
13
187,5 kBaud: 12
500 kBaud:
12
1500 kBaud : 10
min./max. Länge
zwischen zweier
Stationen
Koordinator – Station: Lmin = 1 m, Lmax = 34 m
Station – Station: Lmin = 1 m, Lmax = 25 m
Station – Koordinator: Lmin = 0 m, Lmax = 46 m
Busanschluß
2 x HP Simplex Stecker (im Lieferumfang enthalten)
Übertragungsmedium
APF (Kunststoff)- Faser (Z1101)
Baudrate
93,75; 187,5; 500;
1500 kBaud
Schalterstellung
S1=0,S2=0; S1=0,S2=1; S1=1,S2=0; S1=1,S2=1
RS-485
Übertragungstechnik
nach Profibusnorm
Netzwerk Topologie
Linearer Bus, aktiver Busabschluß an beiden Enden,
Stichleitungen sind möglich
Medium
Abgeschirmtes verdrilltes Kabel, Schirmung darf abhän-
gig von den Umgebungsbedingungen (EMV) entfallen
Anzahl von Stationen
32 Stationen in jedem Segment ohne Repeater. Mit
Repeatern erweiterbar bis 127
Max. Bus Länge
ohne Repeater
100 m bei 12 MBit/s
200 m bei 1500 KBit/s, bis zu 1,2 km bei 93,75 KBit/s
mit Repeater
Durch Leitungsverstärker (Repeater) kann die max.
Buslänge bis in den 10 km Bereich vergrößert werden.
Die Anzahl der möglichen Repeater ist mindestens 3
und kann je nach Hersteller bis zu 10 betragen
RS485
Grundlegende
Eigenschaften
Übertragungs-
geschwindigkeit
9,6, 19,2, 93,75, 187,5, 500, 1500 KBit/s, bis 12 MBit/s
in Stufen einstellbar
Steckverbinder
9-Pin D-Sub Steckverbinder
Anschlußbelegung der
D-Sub Buchse
1
6
5: GND
3: RxD/TxD- P
8: RxD/TxD- N
