Produktidentifizierung
5.1
Lieferumfang
Wenn Sie Verstärker aus der Serie AX2500 bei uns bestellen, erhalten Sie:
—
AX250x bzw. AX251x (Master)
—
Gegenstecker X0, X1, X3, X6
—
Schutzabdeckung für Achsenseite (nur einmal je System erforderlich)
—
Montage- und Installationsanleitung (Produkthandbuch)
—
Inbetriebnahmesoftware DRIVE.EXE und Online-Dokumentation auf CD-ROM
bzw.
—
AX252x (Achsmodul)
—
Gegenstecker X3, X6
—
Kurzanleitung
Die SubD-Gegenstecker gehören nicht zum Lieferumfang!
Zubehör : (muss zusätzlich bestellt werden, wenn benötigt)
—
Elektrischer Anbaulüfter (
ð S.36, für max. 2 Achsen, bei AX25x6)
—
Synchron-Servomotor (linear oder rotatorisch)
—
Motorleitung (konfektioniert) oder Motorleitung als Meterware mit losen Steckern
(Motor- und Verstärkerseite)
—
Rückführleitung (konfektioniert) oder beide Rückführstecker einzeln mit
Rückführleitung als Meterware
—
externer Bremswiderstand BAR(U)
—
Kommunikationsleitung zum PC (
ð S.67) für das Parametrieren des Masters und
eventuell angeschlossener Achsmodule
—
Netzleitung, Steuerleitungen, Feldbusleitungen (jeweils Meterware)
5.2
Typenschild

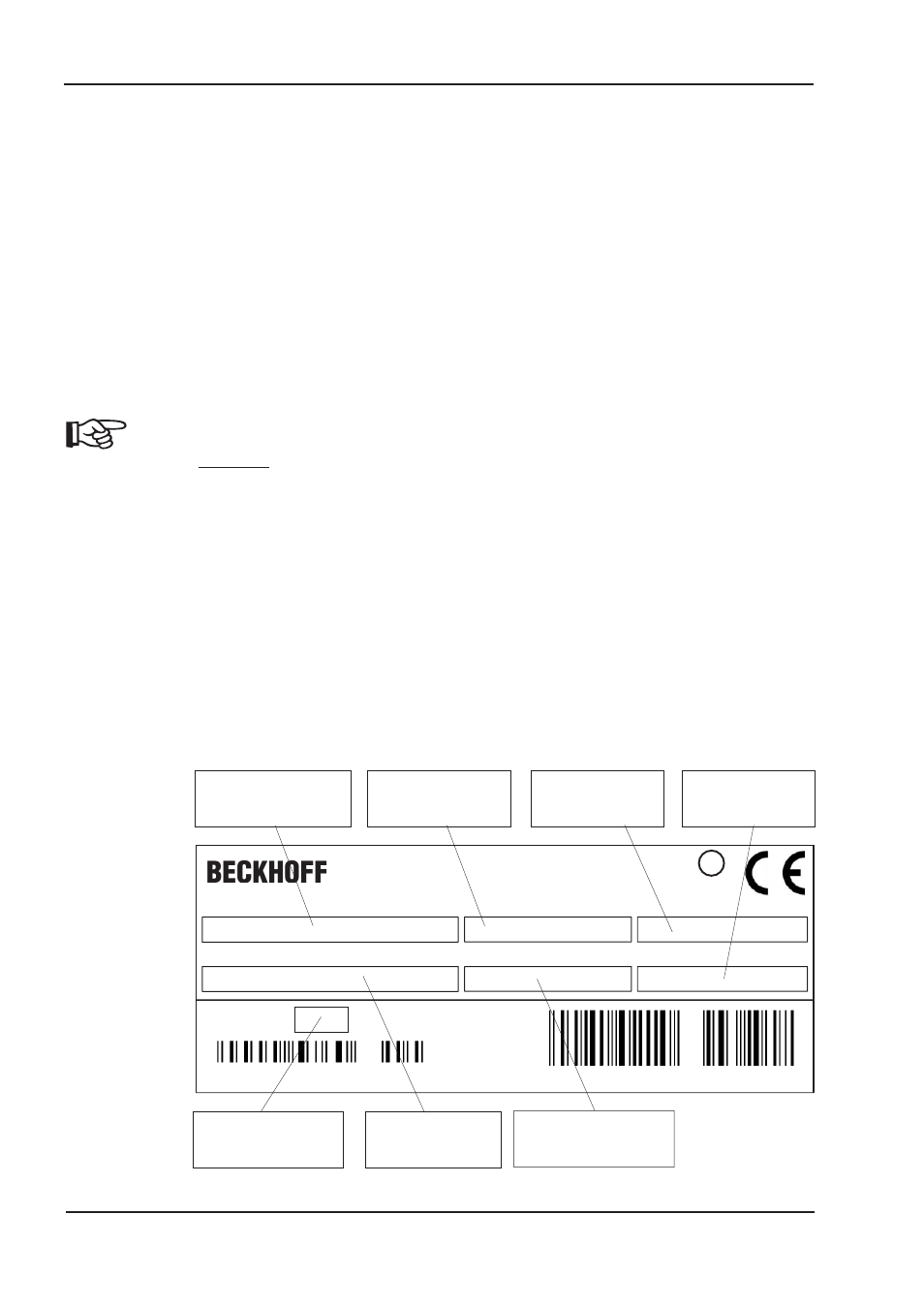

Das unten abgebildete Typenschild ist seitlich auf dem Servoverstärker angebracht.
14
AX2500 Produkthandbuch
Produktidentifizierung
06/2007
BECKHOFF
Typenbezeichnung
Spannungsversorgung
Model Number
Power Supply
Ser. Nr
Nennstrom
Ser. No.
Nom. Current
Bemerkung
Schutzart
Comment
Encl.Rating
Eiserstr. 5
D-33415 Verl
Umgebungstemp.
Ambient temp.
E217428
1VD4
LISTED
IND. CONT. EQ.
C
US
UL
®
5.76
008102106842
Tel.: +49-(0)5246/963-0
Fax: +49-(0)5246/963-149
Bemerkungen
Seriennummer
Servoverstärker-Type
max. Umgebungs-
temperatur
Ausgangsstrom
bei S1-Betrieb
Schutzart
Leistungs-
versorgung
Anschlussleistung
