8.18.4
EtherCat Schnittstelle (X7), Option
Dieser Abschnitt beschreibt die EtherCat Schnittstelle des AX2500.
Informationen zu Funktionsumfang und Softwareprotokoll finden Sie in der Ethercat
Dokumentation (zur Zeit in Vorbereitung). Diese Schnittstelle ermöglicht den Anschluss
des Servoverstärkers an ein EtherCat Netzwerk.
8.18.4.1
EtherCat Anschluss, Stecker X7A/B (RJ-45)
Anschluss an das EtherCat Netzwerk über RJ-45 Stecker (IN und OUT Schnittstellen).
8.18.4.2

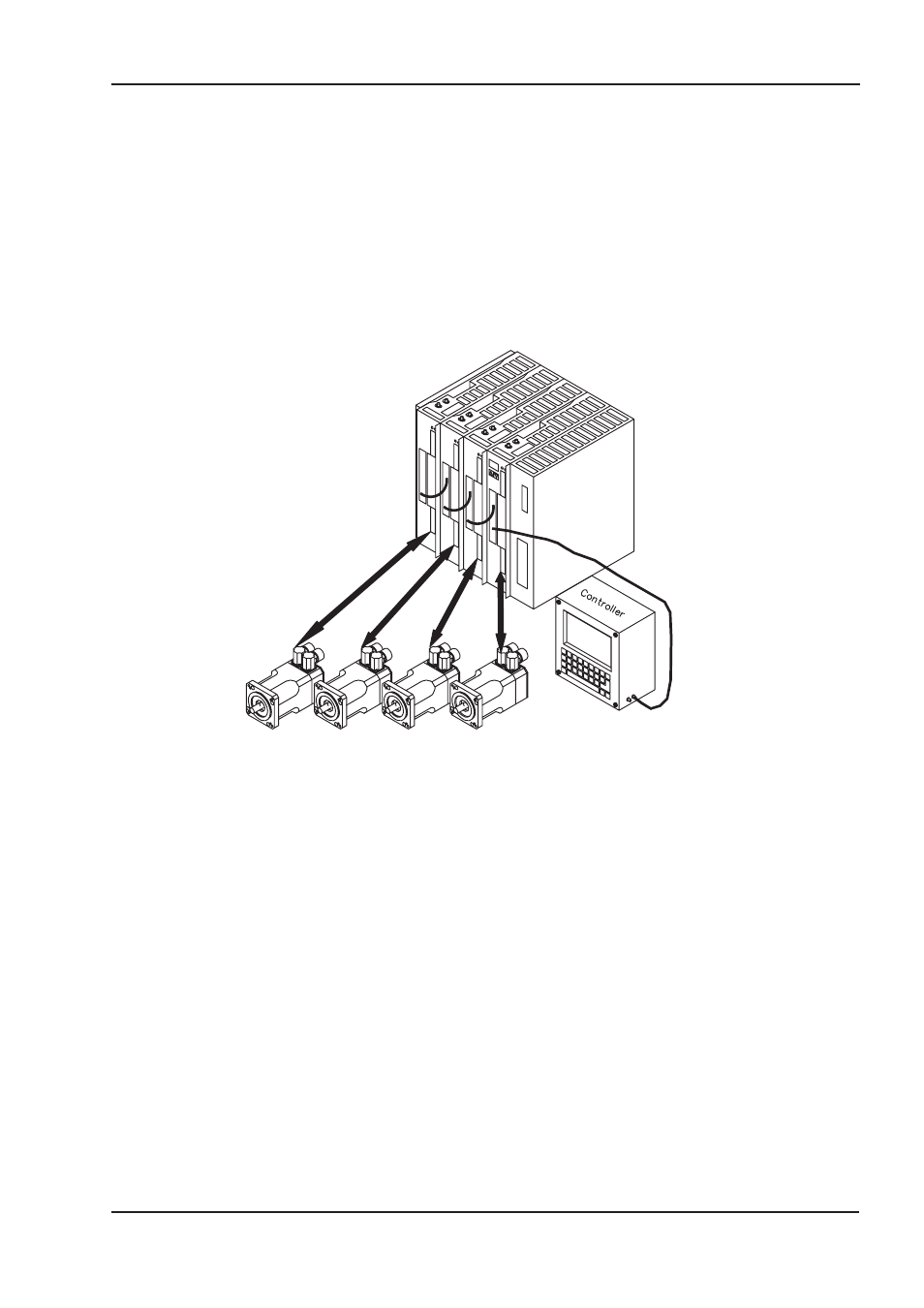

Anschlussbild
AX2500 Produkthandbuch
71
BECKHOFF
06/2007
Elektrische Installation
