Seite 69
8.18.2

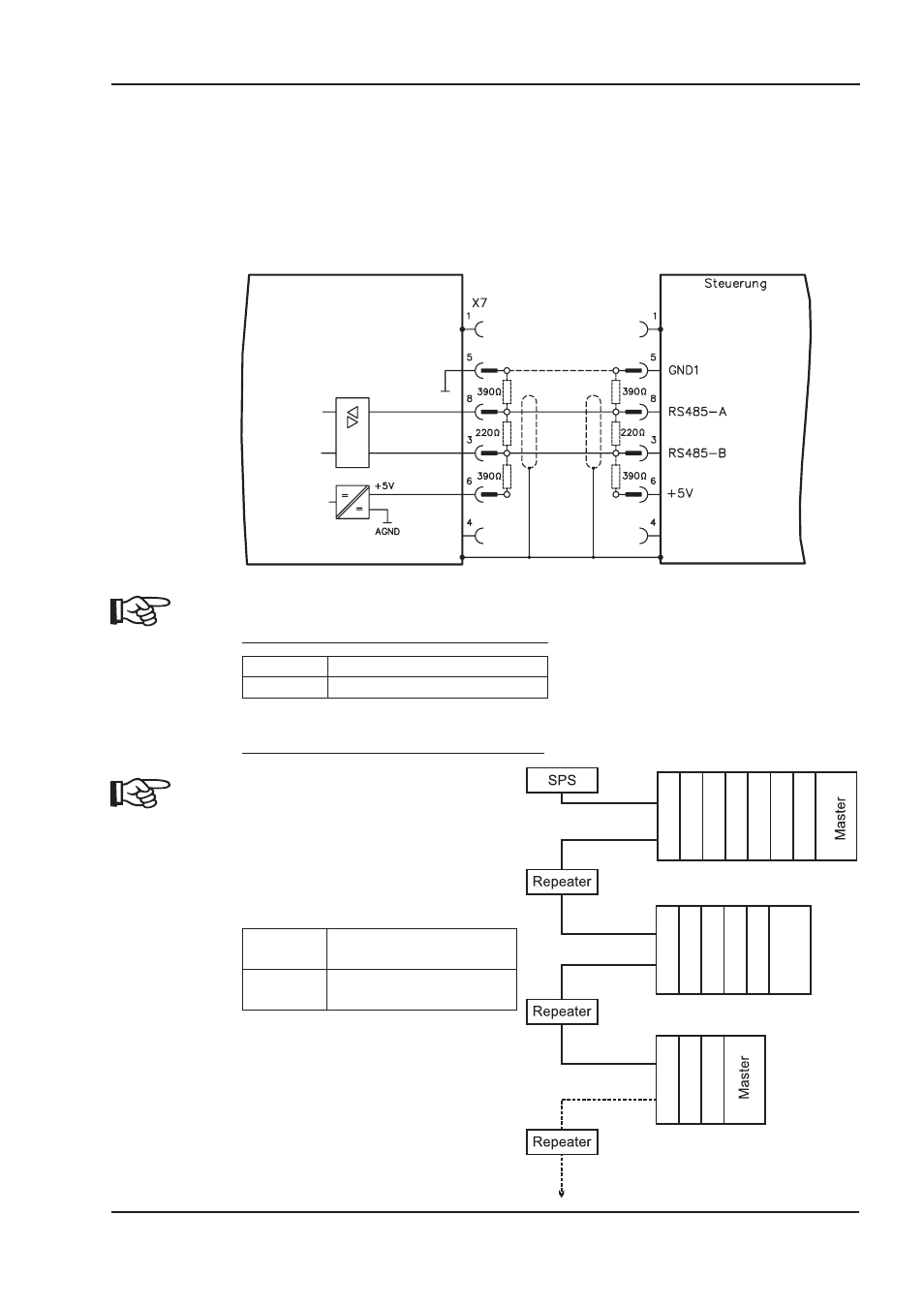

PROFIBUS Schnittstelle (X7), Option
Dieser Abschnitt beschreibt die PROFIBUS-Schnittstelle des AX2500.
Informationen über den Funktionsumfang und das Softwareprotokoll finden Sie im Hand-
buch "Kommunikationsprofil PROFIBUS DP".
Leitungsauswahl, Leitungsführung, Schirmung, Busanschlussstecker, Busabschluss und
Laufzeiten werden in den “Aufbaurichtlinien PROFIBUS-DP/FMS” der PROFIBUS-Nut-
zerorganisation PNO beschrieben.
Verwenden Sie immer identische Leitungstypen desselben Herstellers.
Empfehlungen für 1.5 MBit/s und 3 MBit/s
1.5 MBit/s max. 32 Achsen pro Segment
3 MBit/s
max. 32 Achsen pro Segment
Empfehlungen für 6 MBit/s und 12 MBit/s
Um die langfristige Zuverlässigkeit
der Anlage zu erhöhen, empfehlen
wir, bei 6 MBit/s und 12 MBit/s Über-
tragungsrate die Segmente über
Repeater zu verbinden und je
Segment nur einen AX2500-Master
einzusetzen (siehe Beispiel).
6 MBit/s
max. 8 Achsen (1 Master)
pro Segment
12 MBit/s
max. 8 Achsen (1 Master)
pro Segment
AX2500 Produkthandbuch
69
BECKHOFF
06/2007
Elektrische Installation
AX2500
Master
8 x AX2500
6 x AX2500
4 x AX2500
