8.14.1

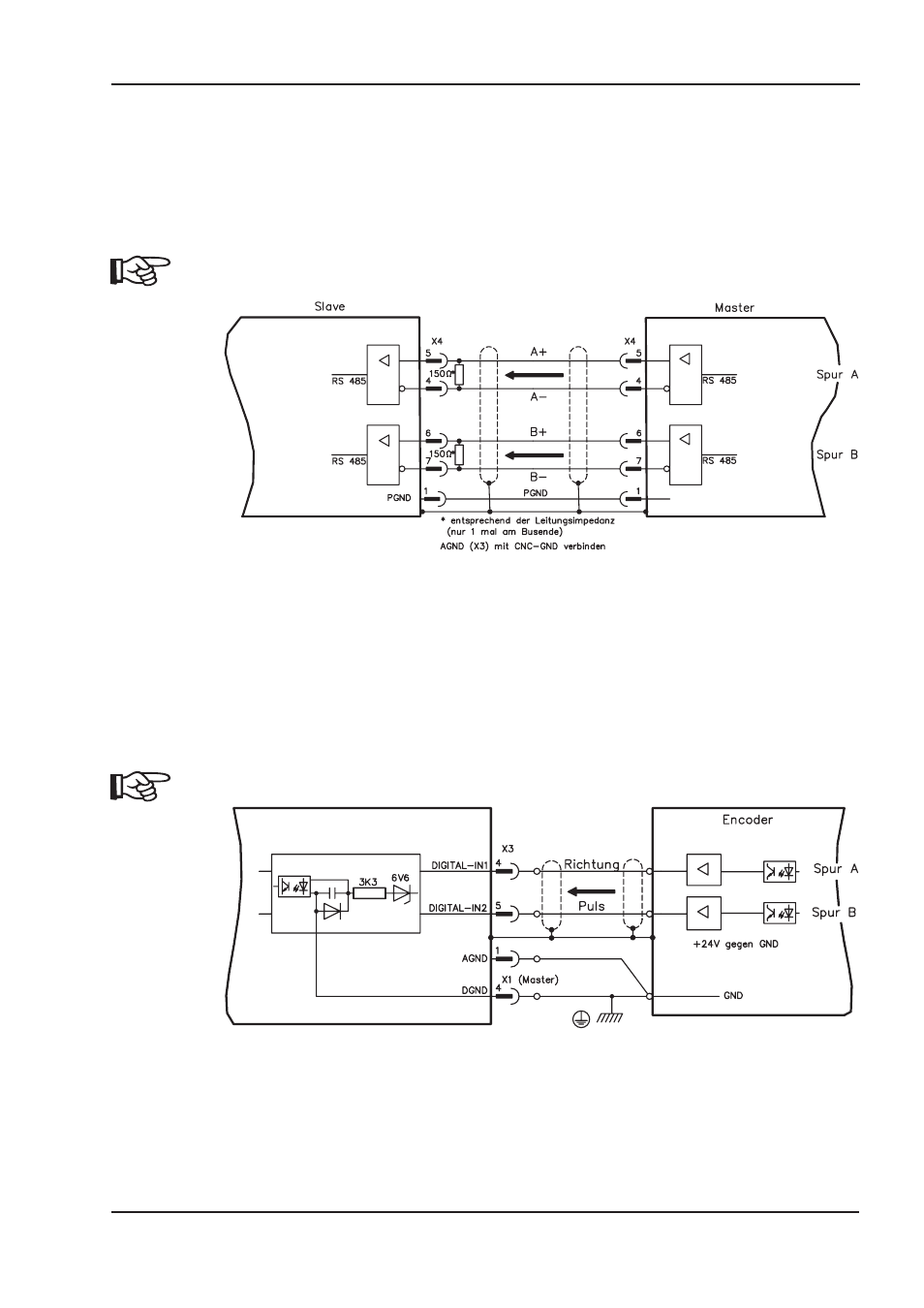

Anschluss an AX25-Master, 5V-Pegel (X4)
Sie können mehrere AX2500 Verstärker zusammenschalten (Master-Slave Betrieb).
Bis zu 16 Slave-Verstärker werden dabei vom Master über den Encoder-Ausgang ange-
steuert. Verwendet wird hierfür der SubD-Stecker X4.
Grenzfrequenz: 1 MHz, Flankensteilheit tv
£ 0,1µs
AGND (Klemme X3/1) muss mit der Masse der Steuerung verbunden werden!
8.14.2
Anschluss an ROD-Encoder mit 24V Signalpegel (X3)
Sie können den AX2500 als Slave von einem Inkrementalgeber mit 24V Signalpegel füh-
ren lassen (Master-Slave Betrieb). Verwendet werden hierfür die digitalen Eingänge
DIGITAL-IN 1 und 2 an Stecker X3.
Grenzfrequenz: 100 kHz, Flankensteilheit tv
£ 0,1µs
AGND (Klemme X3/1) muss mit der Masse der Steuerung verbunden werden!
