6.8.4 Realisierung Stopp-Kategorie 1
Stillsetzen des Motors durch Auftrennen der Netzversorgung und geführtes, elektroni-
sches Bremsen (Parameter STOPMODE&ACTFAULT auf 1). Die 24V-Versorgung des
AX2500 muss erhalten bleiben.
Der Antrieb wird beim Stoppen (Disablen) geregelt gebremst. Wenn die Drehzahl VEL0
(siehe Ablaufdiagramm in Kapitel 6.4) unterschritten wird, fällt die Haltebremse ein und
die Endstufe wird abgeschaltet.
Nach an den Zeitrelais getrennt einstellbaren Zeiten wird die Netzversorgung getrennt
und die Haltebremse angesteuert.
Im Fall einer internen Störung des AX2500 wird der Motor nach Abfall von K20
zwangsgebremst.

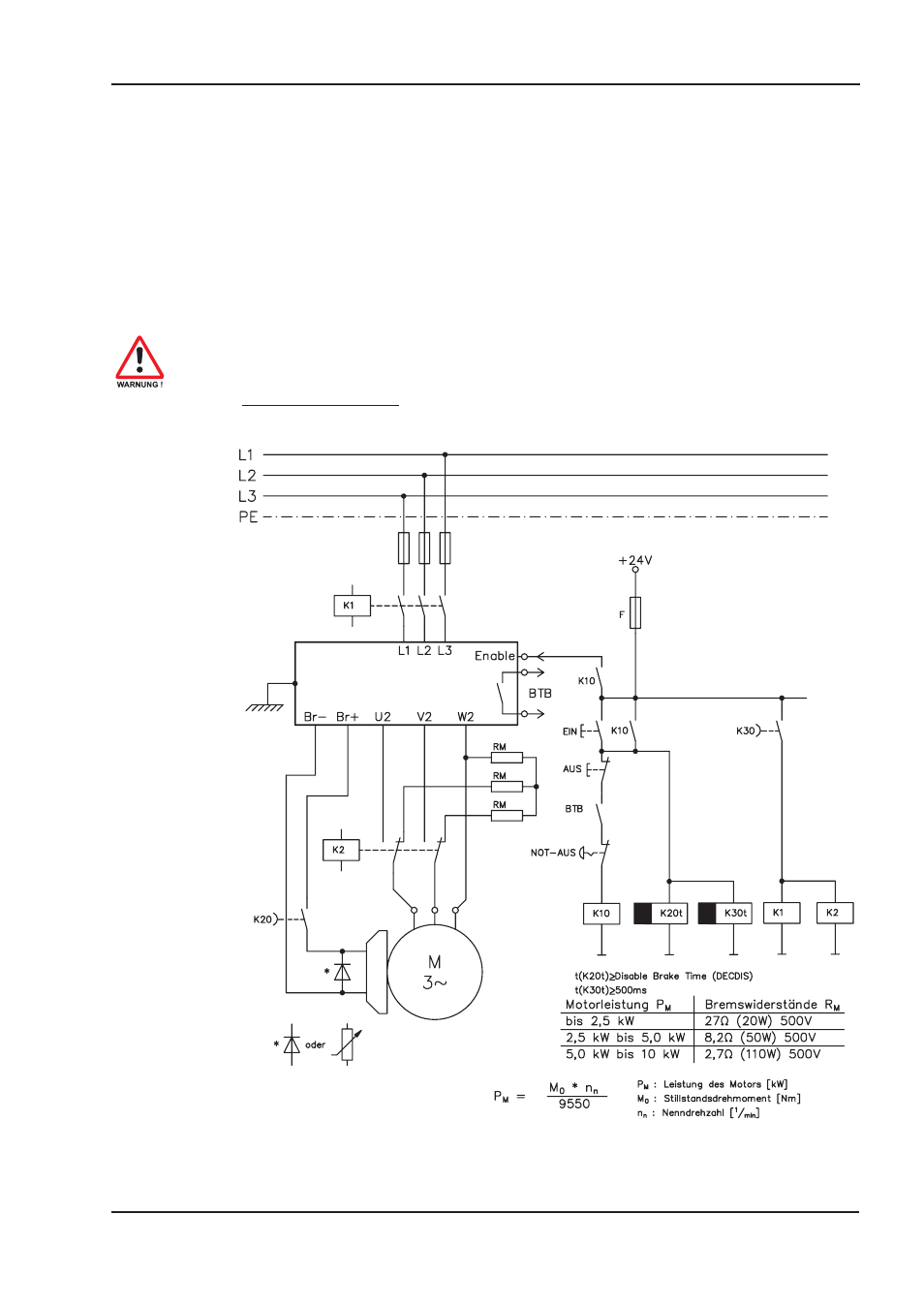

Schaltungsvorschlag
(mit NOT-AUS Kategorie 1, Steuerungsfunktion mit Hilfsschützen)
