8.16 Digitale und analoge Ein- und Ausgänge
8.16.1 Analoger Eingang (X3)
Der Servoverstärker besitzt einen programmierbaren Eingang für analoge Sollwerte.
Als Potentialbezug muss AGND (X3/1) immer mit CNC-GND der Steuerung verbunden
werden.
Technische Eigenschaften
— Eingangsspannung max. ± 10 V
— Auflösung 1,25 mV
— Bezugsmasse AGND, Klemme X3/1
— Eingangswiderstand 20 k
W
— Gleichtaktspannungsbereich für beide Eingänge zusätzlich ± 10 V
— Abtastrate: 62,5 µs

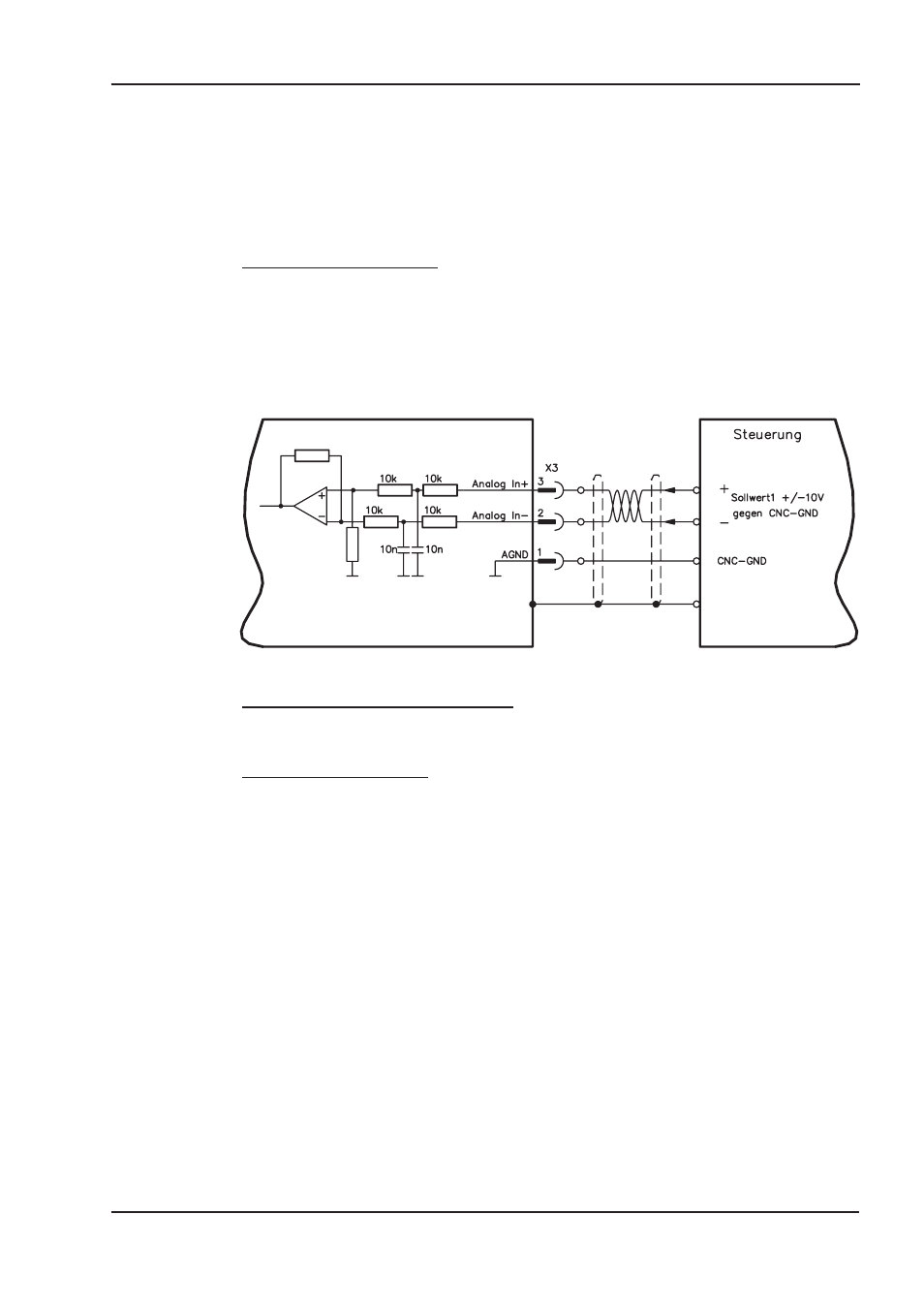

Eingang Analog-In (Klemmen X3/2-3)
Eingangsspannung von max. ± 10 V, Auflösung 14bit, skalierbar.
Standardeinstellung: Drehzahlsollwert
Drehrichtungszuordnung
Standardeinstellung: Rechtsdrehung der Motorwelle (Blick auf die Welle) bei
positiver Spannung an Klemme X3/3 (+ ) gegen Klemme X3/2 ( - )
Zur Umkehr des Drehsinns können Sie die Belegung der Klemmen X3/2-3 vertauschen
oder auf der Bildschirmseite “Drehzahlregler” den Parameter DREHRICHTUNG verän-
dern.
