8.17
RS232-Schnittstelle, PC-Anschluss (X8), nur Master
Das Einstellen der Betriebs-, Lageregelungs- und Fahrsatzparameter können Sie mit der
Inbetriebnahmesoftware auf einem handelsüblichen Personal Computer (PC) erledigen.
Verbinden Sie die PC-Schnittstelle (X8) des Servoverstärkers bei abgeschalteten
Versorgungsspannungen über eine Nullmodem-Leitung mit einer seriellen Schnittstelle
des PC.
Verwenden Sie keine Nullmodem-Link Leitung !
Die Schnittstelle liegt auf dem gleichen Potential wie die interne Logik und hat AGND als
Bezugsmasse.
Die Schnittstelle wird in der Inbetriebnahmesoftware angewählt und eingestellt.
Weitere Hinweise finden Sie auf Seite 74 .

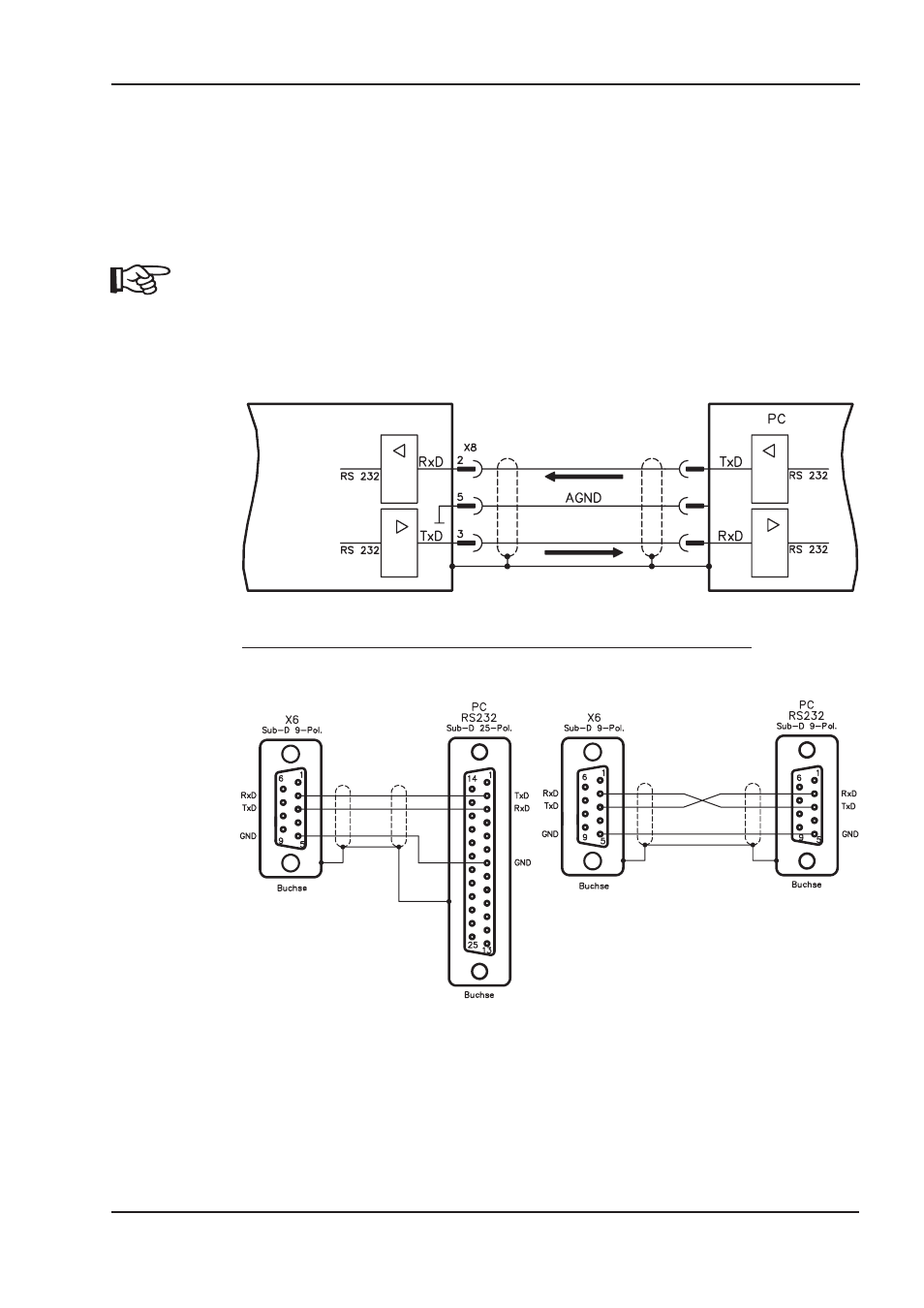

Übertragungsleitung zwischen PC und Servoverstärker der Serie AX2500:
(Ansicht: Draufsicht auf die Lötseite der SubD-Buchsen an der Leitung)
