8.13.3

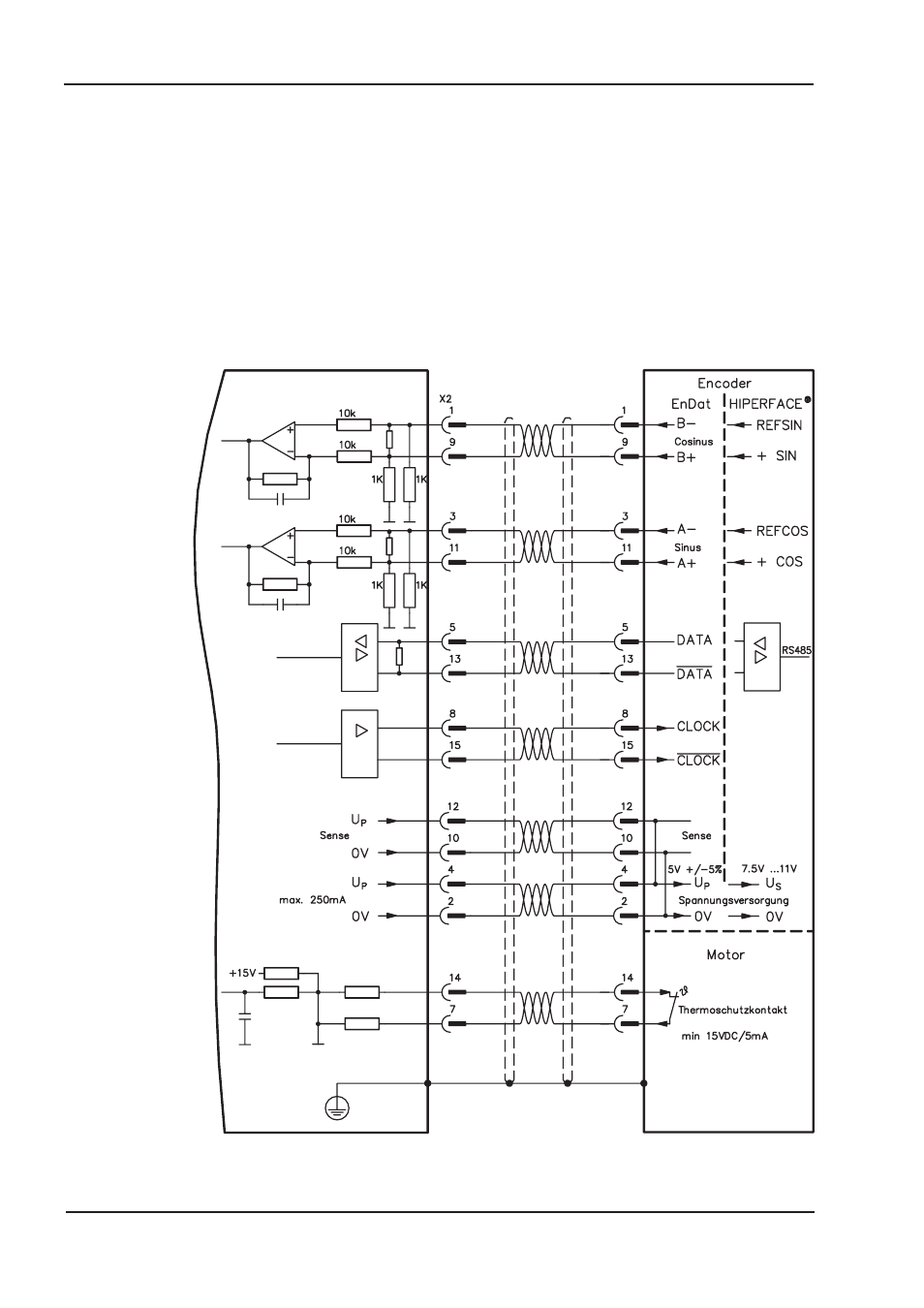

Sinus Encoder mit EnDat 2.1 oder HIPERFACE (X2)
Anschluss von single- oder multiturn sinus-cosinus-Encoder als Rückführsystem. Vor-
zugstypen sind die Geber ECN1313 und EQN1325.
Der Thermoschutzkontakt im Motor wird über die Encoderleitung am AX2500 ange-
schlossen und dort ausgewertet.
Bei geplanter Leitungslänge über 25m sprechen Sie bitte mit unserer Applikationsabtei-
lung.
Grenzfrequenz (sin, cos): 350 kHz
Encoder mit EnDat: FBTYPE 3, 4
Encoder mit HIPERFACE: FBTYPE 2, 3
52
AX2500 Produkthandbuch
Elektrische Installation
06/2007
BECKHOFF
AX2500
SubD15
17pol.rund
