8.13.2 Sinus Encoder 5V mit BISS (X2)

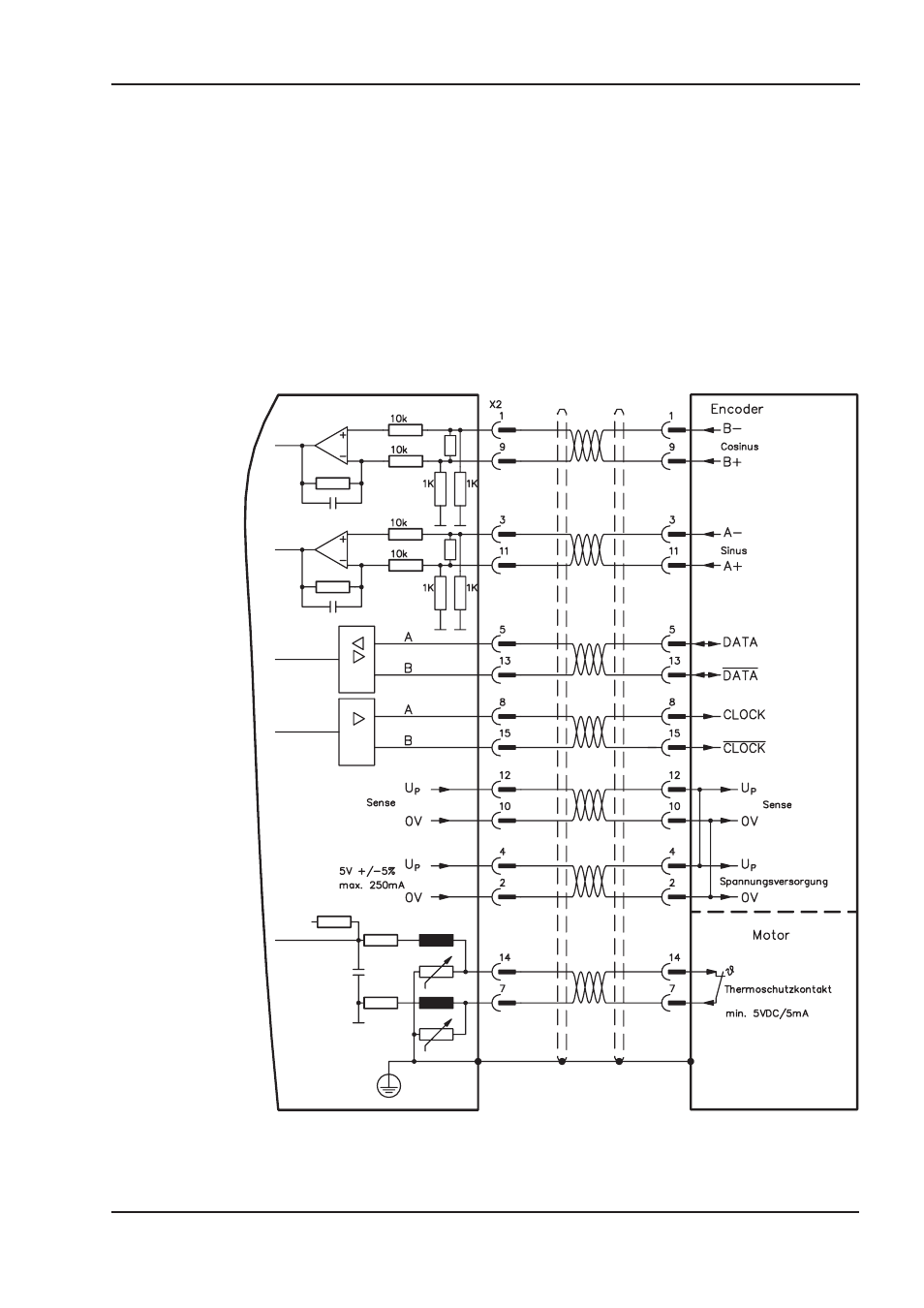

Anschluss von single- oder multiturn sinus-cosinus Encodern (5V) mit BISS Interface als
Rückführsystem (ab Firmware-Version 6.68). Beim Einschalten des Servoverstärkers
werden im Encoder EEPROM gespeicherte Parameter ausgelesen, danach werden nur
noch die sinus- und cosinus-Signale verwendet.
Der Thermoschutzkontakt im Motor wird an X2 angeschlossen und dort ausgewertet. Mit
unserem konfektionierten Encoder-Anschlusskabel sind alle Signale verbunden.
Bei geplanter Leitungslänge über 50m sprechen Sie bitte mit unserer Applikationsabtei-
lung.
Grenzfrequenz (sin, cos): 350 kHz
FBTYPE: 20
