8.10 Zwischenkreis (X0)
Parallelschaltfähig mit weiteren Mastern (über Klemmen -DC und RB
ext
).
Nur Servoverstärker mit Spannungsversorgung aus demselben Netz (identische
Leistungs-Versorgungsspannung) dürfen am Zwischenkreis verbunden werden.
Die Summe der Nennströme aller zu einem AX2500 Master über externe
Verdrahtung parallelgeschalteten Servoverstärker darf 24A nicht überschreiten.
Verwenden Sie ungeschirmte Einzeladern (2,5mm²) bis max. 200mm Länge. Bei
größeren Längen abgeschirmte Leitungen verwenden.

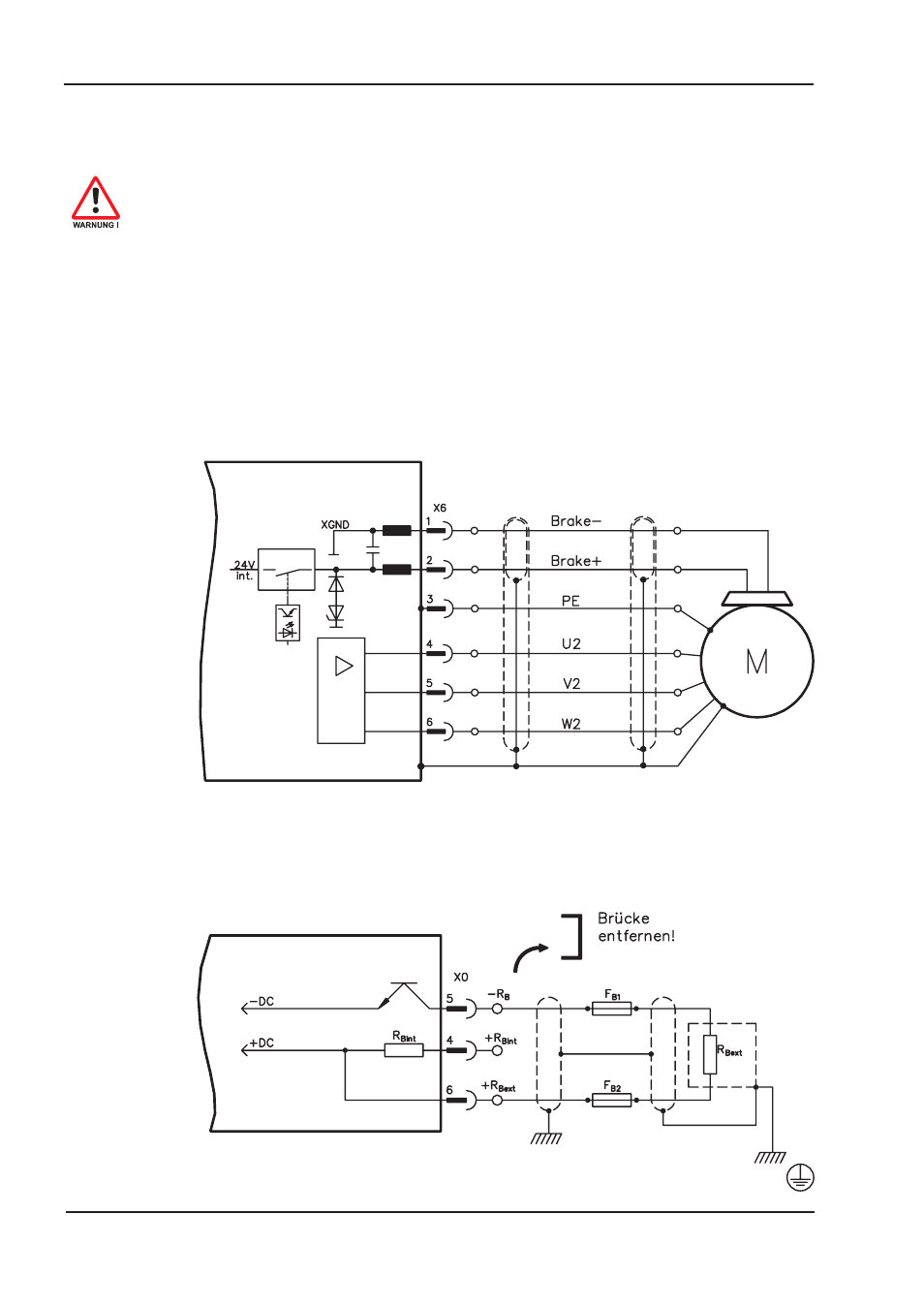

8.11 Motoranschluss mit Bremse (X6)
Die Länge der Motorleitung darf maximal 25m betragen.
8.12 Externer Bremswiderstand (X0), nur Master
Entfernen Sie die Steckbrücke zwischen den Klemmen X0/5 (-R
B
) und X0/4 (+R
bint
).
48 AX2500 Produkthandbuch
Elektrische Installation
06/2007
