2.6.9 Tupfereinstellung
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Obertransport nur bei ausgeschalteter Nähanlage prüfen und
einstellen.
Regel und Kontrolle

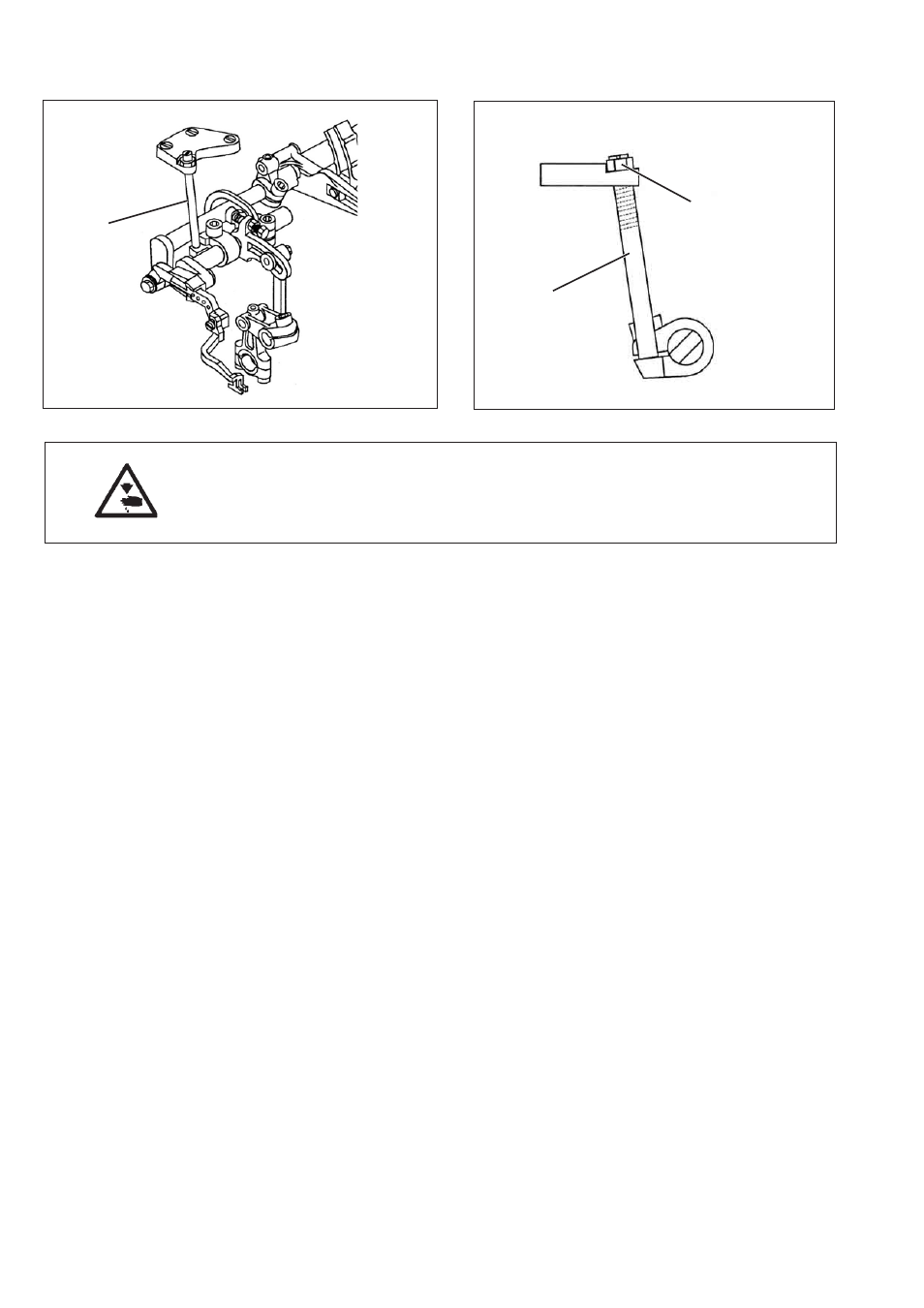

Wenn die Nadelspitze, von unten kommend, die Stichplatte um 5 mm
verlassen hat, Tupfer 1 nach unten drehen, bis der Obertransporteur
beginnt sich nach oben zu bewegen.
–
Nadel mit dem Handrad in ihren unteren Umkehrpunkt und dann
son weit drehen, bis sie 5 mm über der Stichplatte steht.
– Prüfen, ob der Obertransport jetzt beginnt, sich nach oben zu
bewegen.
Korrektur
–
Nadel mit dem Handrad in ihren unteren Umkehrpunkt und dann so
weit drehen, bis sie 5 mm über der Stichplatte steht.
– Kontermutter 2 lösen.
– Tupfer 1 nach unten drehen, bis der Obertransporteur beginnt sich
nach oben zu bewegen.
– Kontermutter 2 festdrehen.
24
1
1
2
