2.6.3 Obertransporteur Lage
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Obertransport nur bei ausgeschalteter Nähanlage prüfen und
einstellen.
Regel und Kontrolle

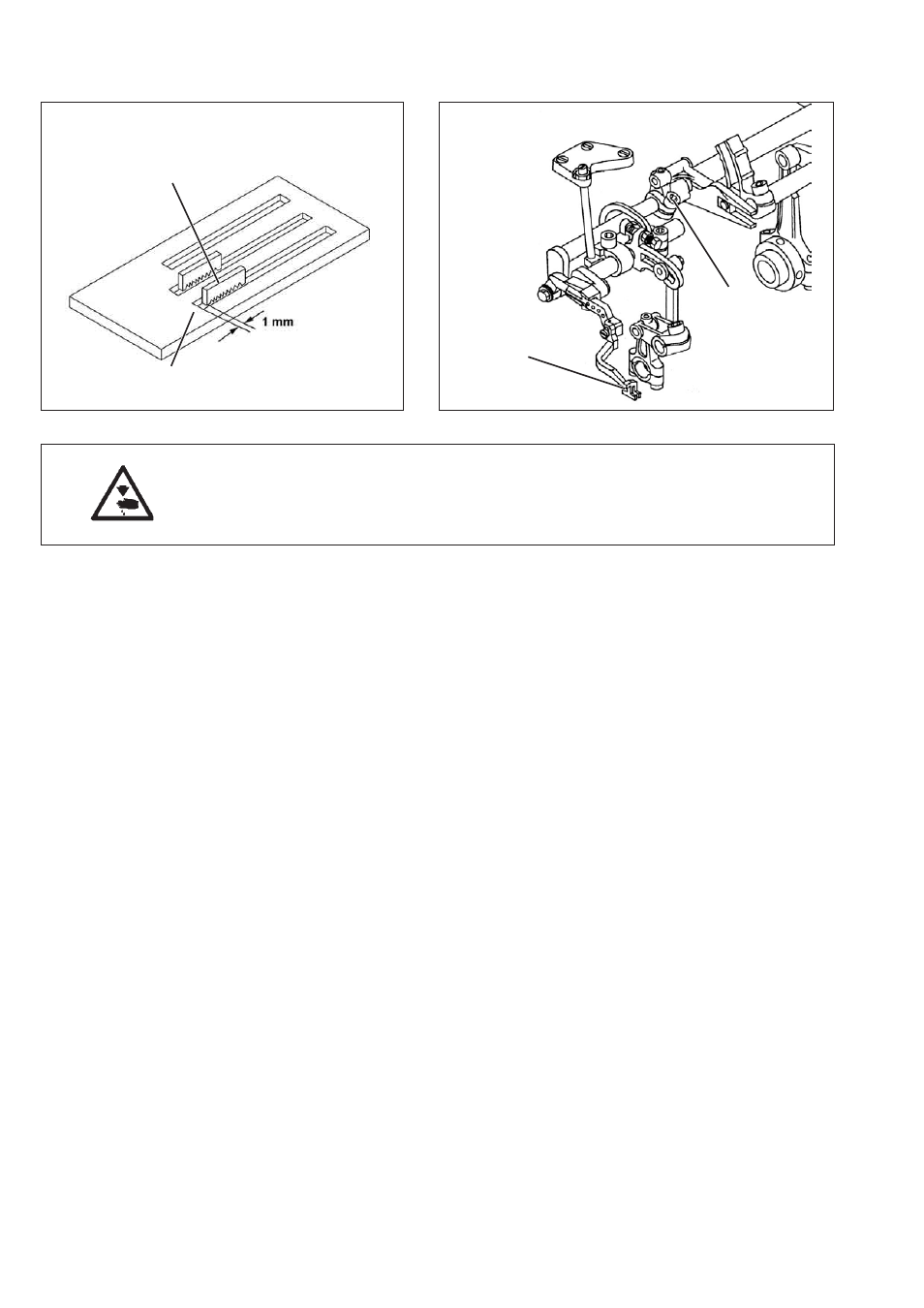

Im hinteren Umkehrpunkt darf der Obertransporteur 1 auch bei größter
Stichlänge nicht im Stichplattenausschnitt 2 des Nähfußes anschlagen.
–
Handrad drehen und prüfen, ob der Obertransporteur 1 im
Stichplattenausschnitt 2 anstößt.
Korrektur
–
Obertransporteur mit dem Handrad in seinen hinteren
Umkehrpunkt drehen.
– Schraube 3 lösen.
– Transporteur so verschieben, das zwischen
Transporteurhinterkante und Stichplattenausschnitt ein Abstand
von 1 mm besteht.
– Schraube 3 festdrehen.
18
1
2
3
1
