2.2 Greifer einstellen
2.2.1 Abstand des Overlock - Greifers zur Nadel
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Greifer nur bei ausgeschalteter Nähanlage prüfen und einstellen.
Einstellung quer zur Nährichtung
Regel und Kontrolle

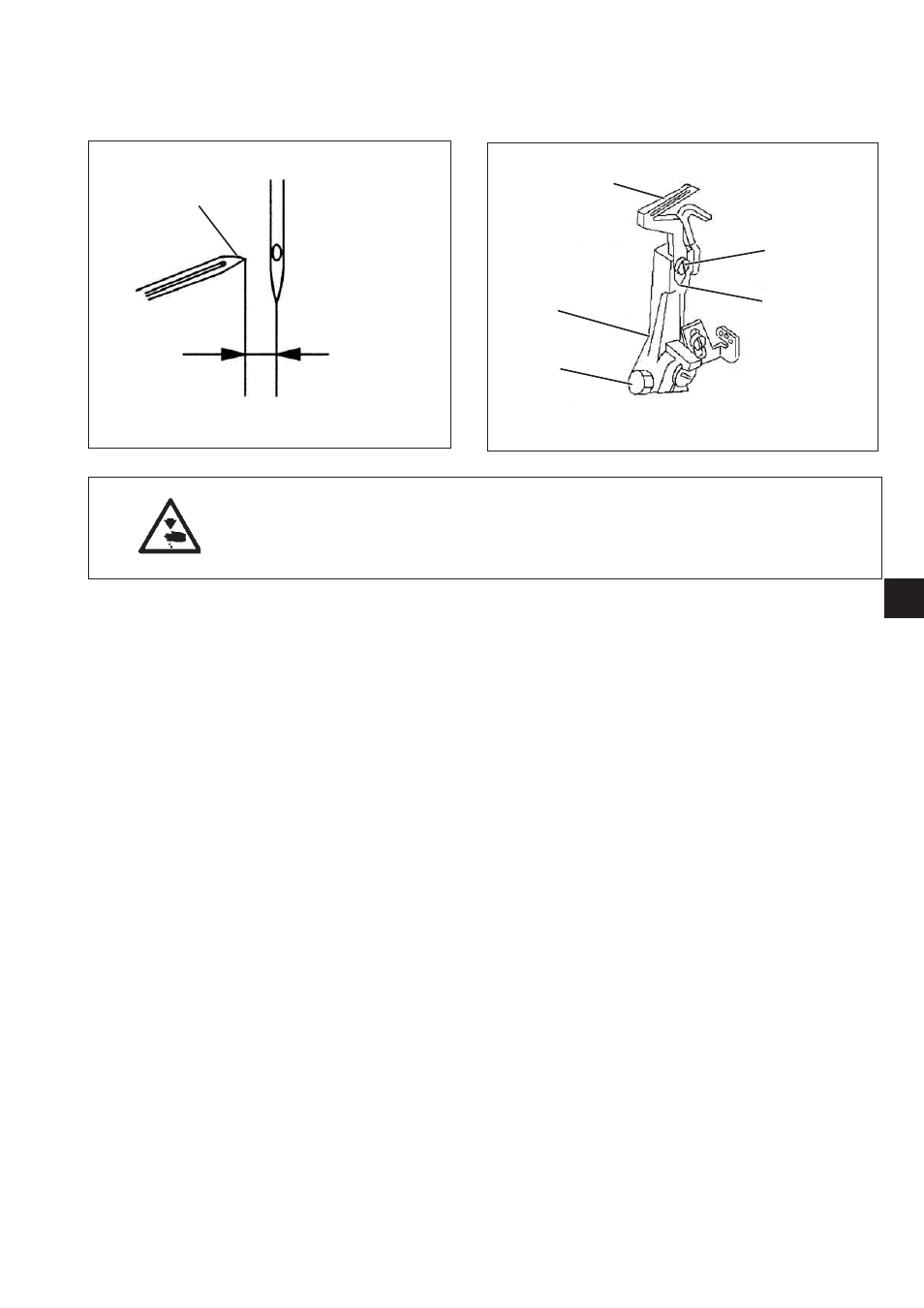

Im linken Umkehrpunkt des Overlock -Greifers 1 soll der Abstand
zwischen Nadelmitte und Greiferspitze 3,7 bis 3,9 mm betragen.
–
Mit dem Handrad den Overlock-Greifer in seinen linken
Umkehrpunkt drehen.
– Prüfen, ob der Abstand zwischen Nadelmitte und Greiferspitze 3,7
bis 3,9 mm beträgt.
Korrektur
–
Stichplatte, vorderen Transporteur, sowie vorderen und hinteren
Nadelschutz abschrauben.
– Den Overlock-Greifer mit dem Handrad in seinen linken
Umkehrpunkt drehen.
– Schraube 2 lösen und den Greifer am Anschlag 3 in Anlage
bringen.
– Schraube 2 wieder festdrehen
– Schraube 4 so weit lösen, dass sich der Greiferträger 5 soeben
drehen lässt.
– Greiferträger so drehen, dass der Abstand zwischen Nadelmitte
und Greiferspitze 3,7 bis 3,9 mm beträgt.
Hinweis
Drehen Sie Schraube 4 jetzt noch nicht fest.
5
3
3,7 - 3,9 mm
1
4
1
2
3 5
