3.5 Stapler montieren und ausrichten

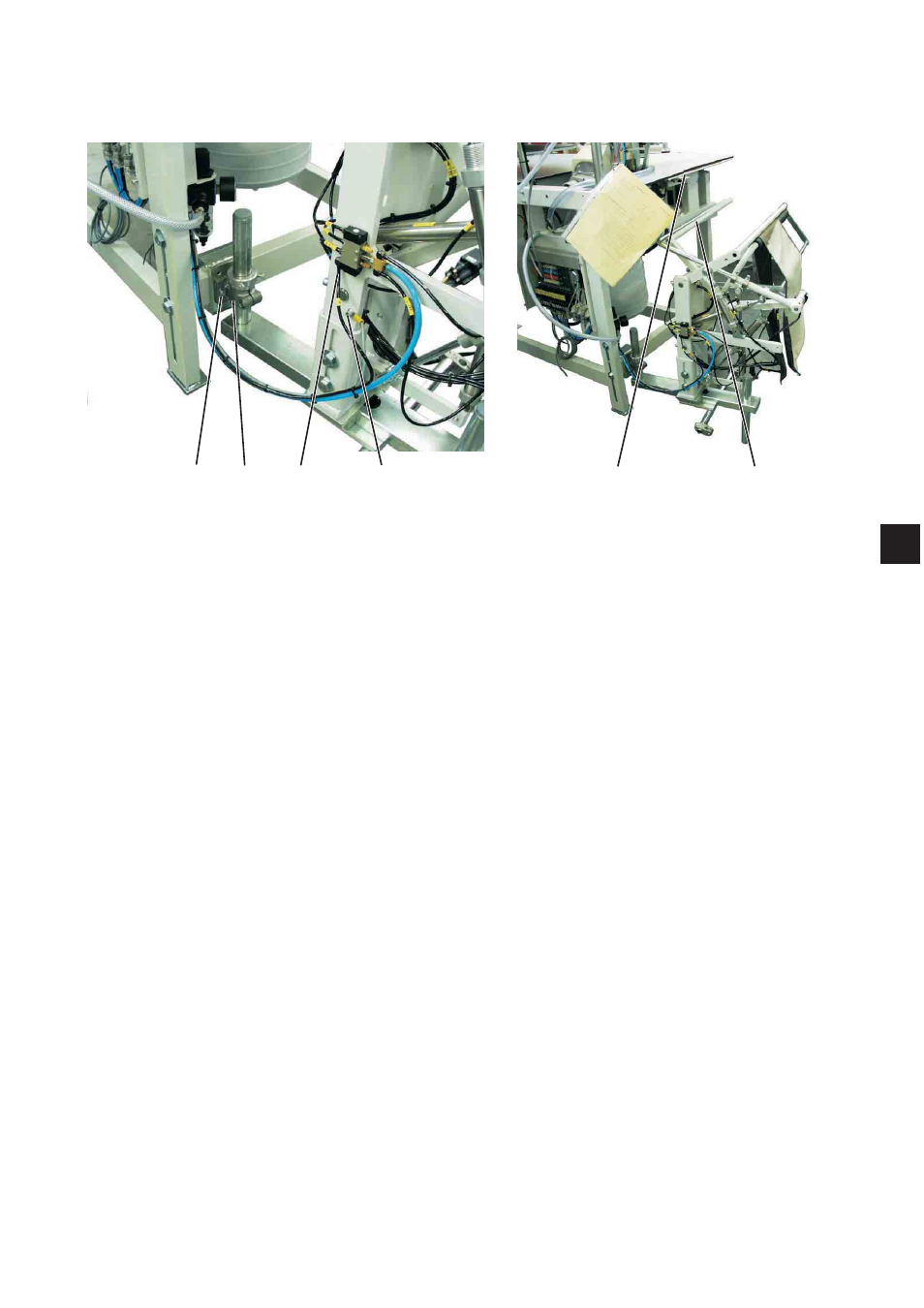

3.5.1 Überwurfstapler montieren
– Stapler mit der Halterung 4 an die Nähanlage heran stellen.
– Halterung 4 mit zwei Schrauben 5 an der Nähanlage anschrauben.
– Stapler so ausrichten, dass der Ausstreifer 6 parallel zur
Tischplattenkante 7 steht.
– Schrauben 5 festdrehen.
– Erdungsleitung 2 am Stapler anschrauben.
– Druckluftleitungen 1 und 3 auf den Verteiler aufstecken.
7
2
5 4 3 2 1 7 6
