2.3.2
Vorderer Nadelschutz
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Nadelschutz nur bei ausgeschalteter Nähanlage prüfen und einstellen.
Regel und Kontrolle

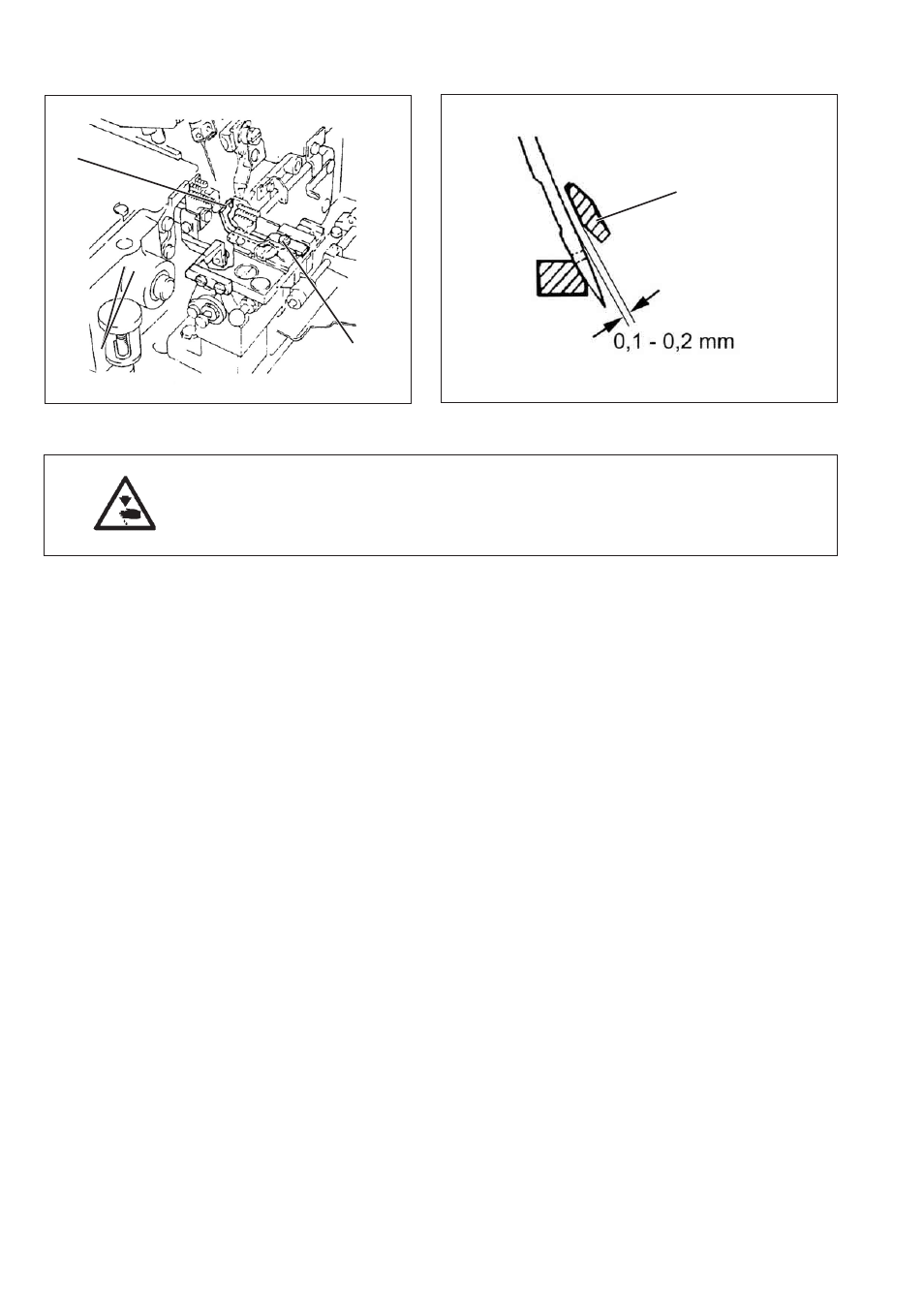

Wenn die Spitze des linken Greifers auf Nadelmitte steht, soll der
vordere Nadelschutz 1 einen Abstand von 0,1 bis 0,2 mm zur Nadel
haben.
–
Handrad in Drehrichtung drehen, bis die Nadel in ihrem unteren
Totpunkt steht.
–
Stellung des vorderen Nadelschutzes prüfen.
Korrektur
–
Handrad in Drehrichtung drehen, bis die Nadel in ihrem unteren
Totpunkt steht.
–
Schraube 2 lösen.
–
Nadelschutz 1 so verschieben, dass zwischen Nadelschutz und
Nadel ein Abstand von 0,1 bis 0,2 mm beträgt.
–
Schraube 2 festdrehen.
