Beisler 1265-5 Benutzerhandbuch
Seite 93
2.6
Obertransport einstellen
2.6.1
Allgemeines
Der Obertransportantrieb ist unabhängig vom Untertransport und
verändert sich nicht automatisch mit einer Stichlängenänderung.
Bevor der Obertransport eingestellt werden kann, muss daher die
Stichlänge festgelegt werden.
Für Umstechanlagen wird ein Mittelwert von 2,8 mm pro Stich
festgelegt. Dies ergibt 3,5 Stiche pro cm.
2.6.2
Obertransporteur Nullpunkt
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Obertransport nur bei ausgeschalteter Nähanlage prüfen und
einstellen.

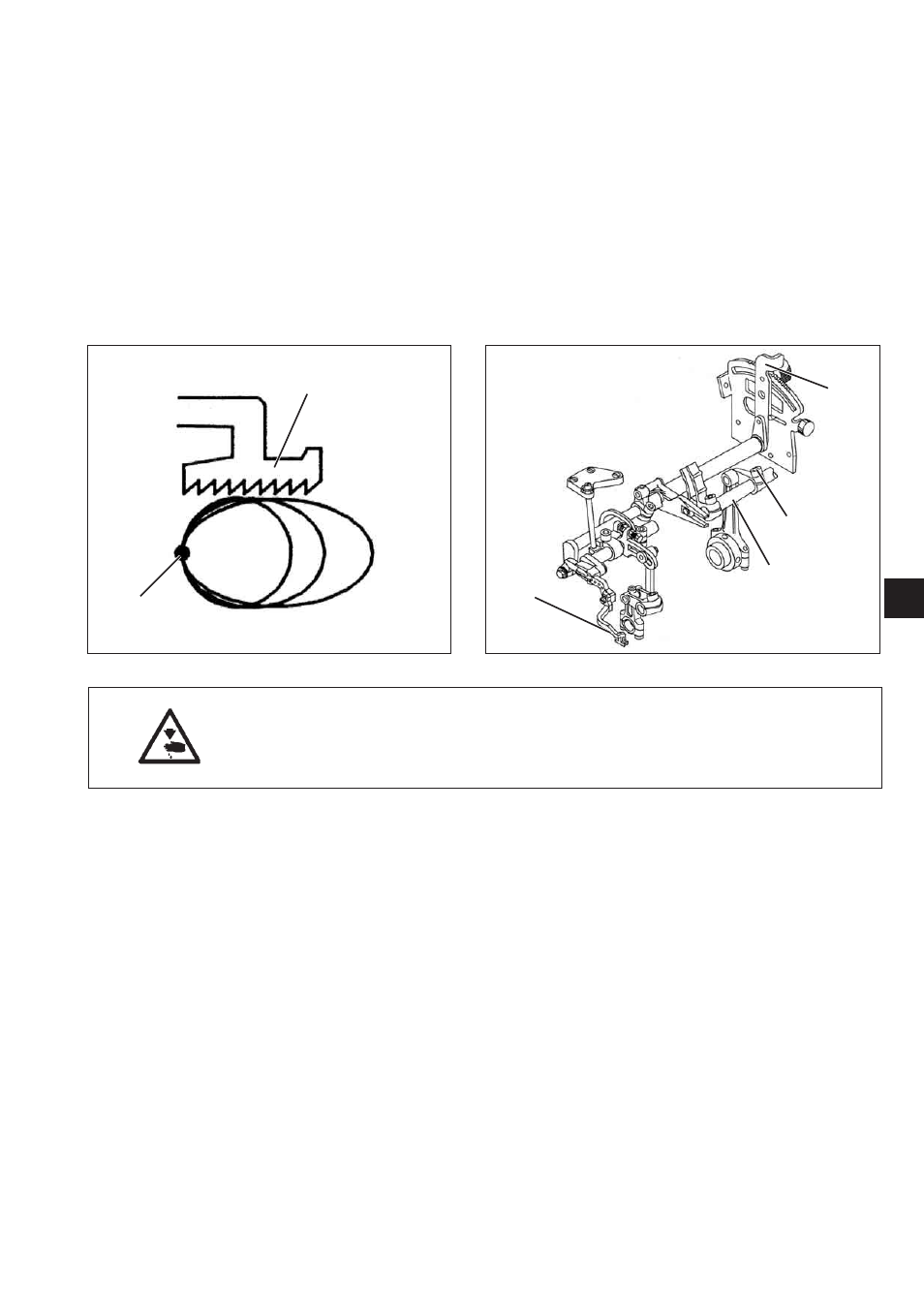

Regel und Kontrolle
Der Nullpunkt soll im hinteren Umkehrpunkt 2 des Obertransporteurs 1
liegen.
Wenn die Nadel von oben kommend 5 mm vor der Stichplatten-
oberseite steht, soll der Obertransporteur 1 beim Verschieben des
Stichstellers 3 keine Bewegung machen.
–
Handrad drehen, bis die Nadel 5 mm vor der Stichplattenoberkante
steht.
–
Stichstellerhebel bewegen und prüfen, ob der Obertransport keine
Bewegung macht.
Korrektur
–
Schraube 4 lösen.
–
Kloben 5 auf der Welle entsprechend verdrehen.
–
Schraube 4 festdrehen.
–
Stichstellerhebel 3 bewegen und prüfen, ob der Obertransporteur 1
keine Bewegung macht.
17
3
3
4
1
2
5
1
