Beisler 1265-5 Benutzerhandbuch
Seite 98
2.6.7
Obertransporteur Höhe
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Obertransport nur bei ausgeschalteter Nähanlage prüfen und
einstellen.
Regel und Kontrolle
Grundstellung

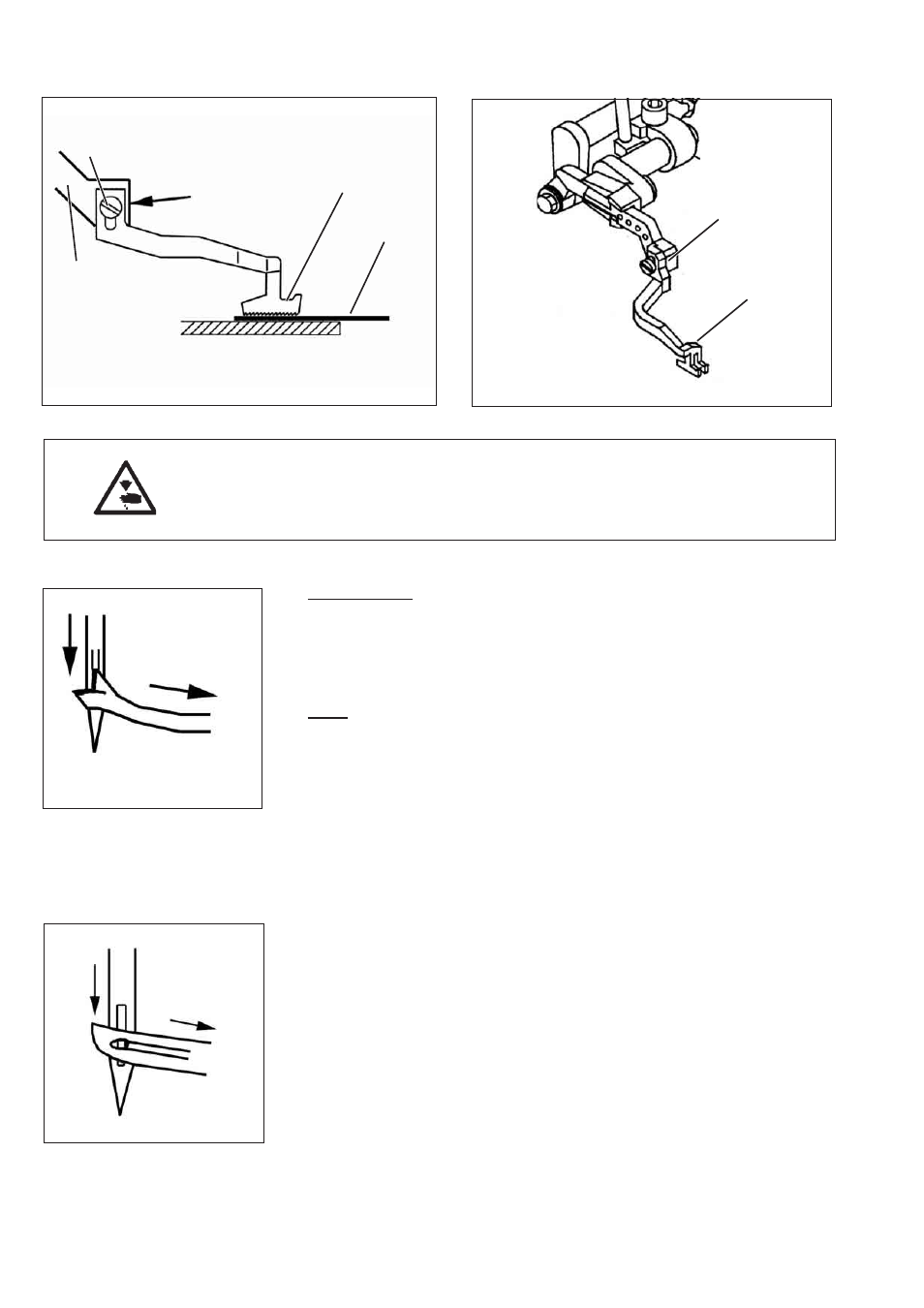

Der Transporteur 1 soll im oberen Drittel des Langlochs am
Transporteurträger 4 befestigt sein.
In dieser Stellung neigt sich der Transporteur in Nährichtung nach
unten.
Höhe
Wenn die Nadel so weit heruntergedreht wird, das sie am
Abstichzeitpunkt des Greiferfadens steht, soll eine Messingfolie 2 von
0,025 mm Stärke, die unter dem Obertransporteur 1 liegt, vom
Obertransporteur nicht mehr geklemmt werden.
2-fädig
Korrektur Grundeinstellung
–
Schraube 3 lösen.
–
Transporteur nach unten ziehen.
–
Schraube 3 festdrehen.
Korrektur Höhe
–
Mesiingblech 2 (0,025 mm) unter den Obertransporteur klemmen.
–
Handrad so weit drehen, das die Nadel hinter dem Greiferrücken
steht (siehe Abb. links für 2- und 3-fädige Oberteile).
–
Schraube 3 lösen.
–
Transporteur so einstellen, dass das Messingblech nicht mehr
geklemmt wird.
–
Schraube 3 festdrehen.
3-fädig
22
1
4
3
2
1
4
