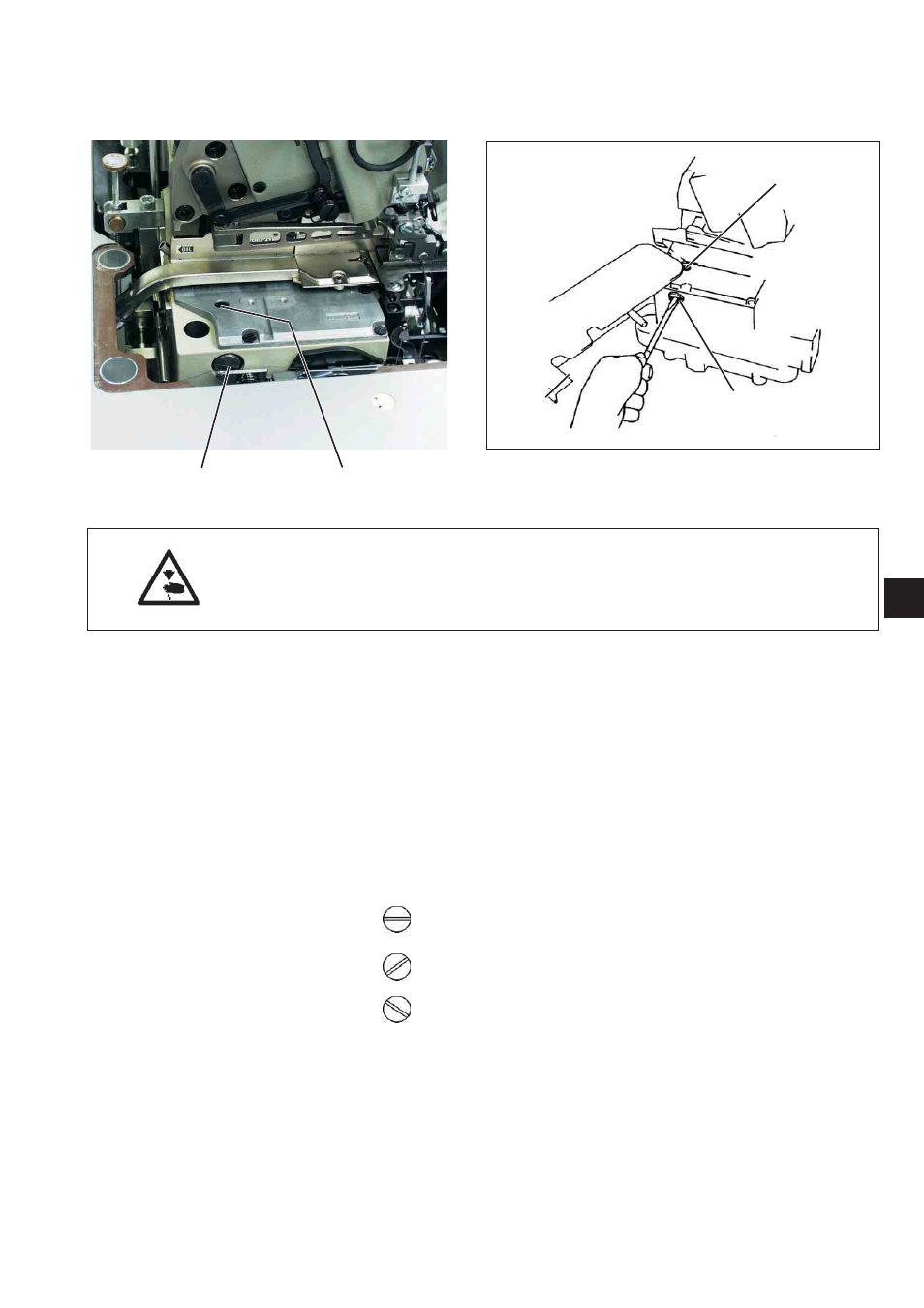

2.4 Transporteur einstellen
2.4.1 Transporteurneigung
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Transporteurneigung nur bei ausgeschalteter Nähanlage prüfen und
einstellen.
Regel und Kontrolle
Die Transporteure sollen in ihrer höchsten Stellung waagerecht stehen.
–
Handrad in Drehrichtung so weit drehen, dass die Transporteure in
ihrer höchsten Stellung stehen.
– Stellung der Transporteure prüfen.
Korrektur
–
Handrad in Drehrichtung so weit drehen, dass die Transporteure in
ihrer höchsten Stellung stehen.
– Schraube 1 lösen.
– Schraube 2 verdrehen.
Transporteure stehen waagerecht
Transporteure sind nach hinten geneigt
Transporteure sind nach vorne geneigt
– Schraube 1 festdrehen.
