Seite 104
3.
Nähanlage einstellen
3.1
Lichtschranken einstellen
Vorsicht Verletzungsgefahr !
Die Einstellung der Lichtschranken erfolgt bei eingeschalteter
Nähanlage.
Einstellung und Funktionsprüfung nur unter größter Vorsicht
durchführen.
Lichtschranke F13, Nähbeginn am Bund
Steuerung der Hilfsrolle Konturenführung 1, Steuerung der
Weitenverteilung, Schwert schwenken
Lichtschranke F15, Nähbeginn am Saum
Steuerung der Hilfsrolle Konturenführung 1, Steuerung des
Hüftbogens, Steuerung der Weitenverteilung, Schwert schenken
Lichtschranke F16,
Konturenausteuerung

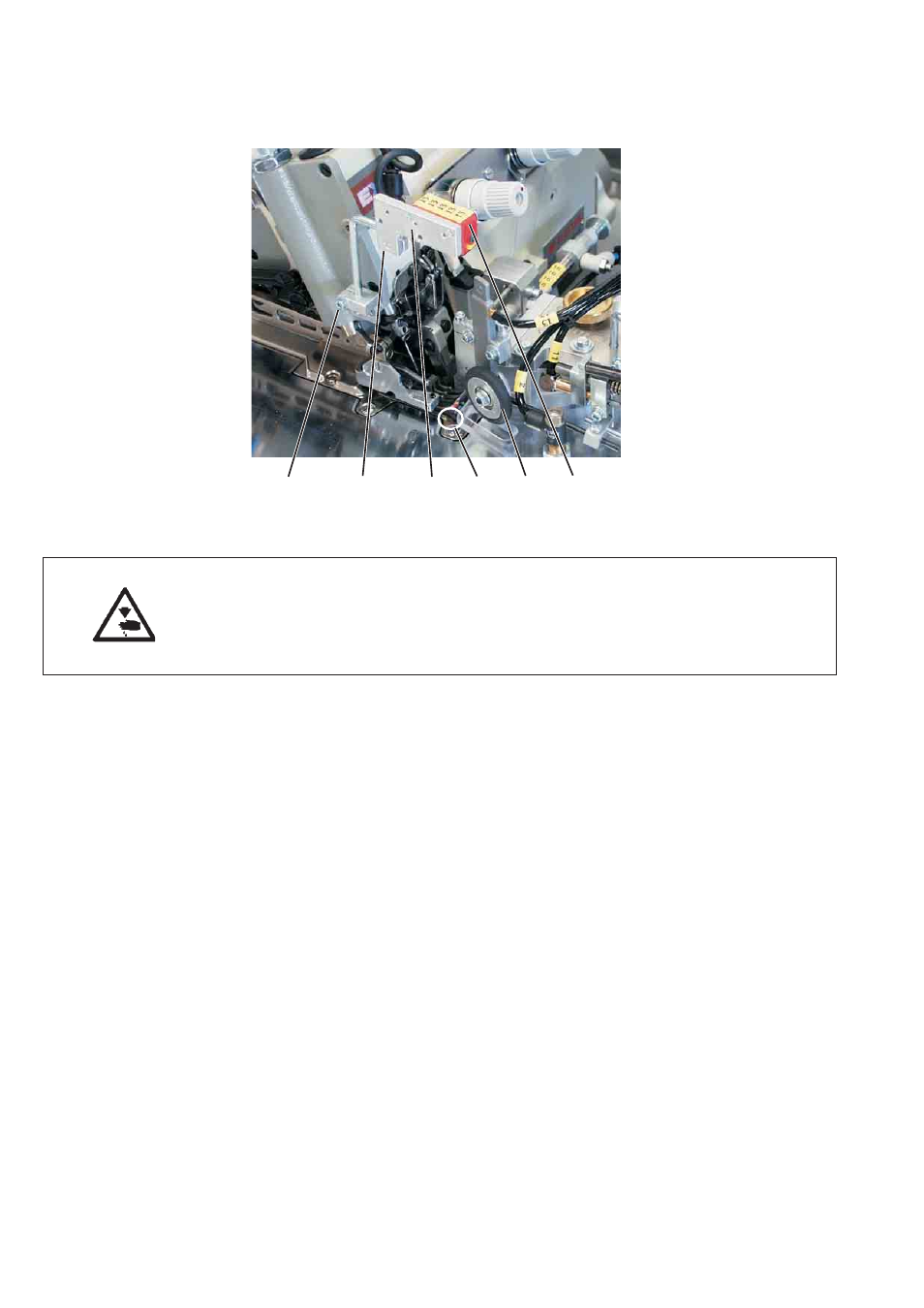

Lichtschranke F13 ausrichten
Die Lichtschranke F13 soll auf den Bereich 2 am Oberteil ausgerichtet
sein.
–
Schrauben 4 und 5 lösen.
–
Lichtschrankenhalter 3 entsprechend ausrichten.
–
Schrauben 4 und 5 festdrehen.
28
5
4
3
2
1 F13
