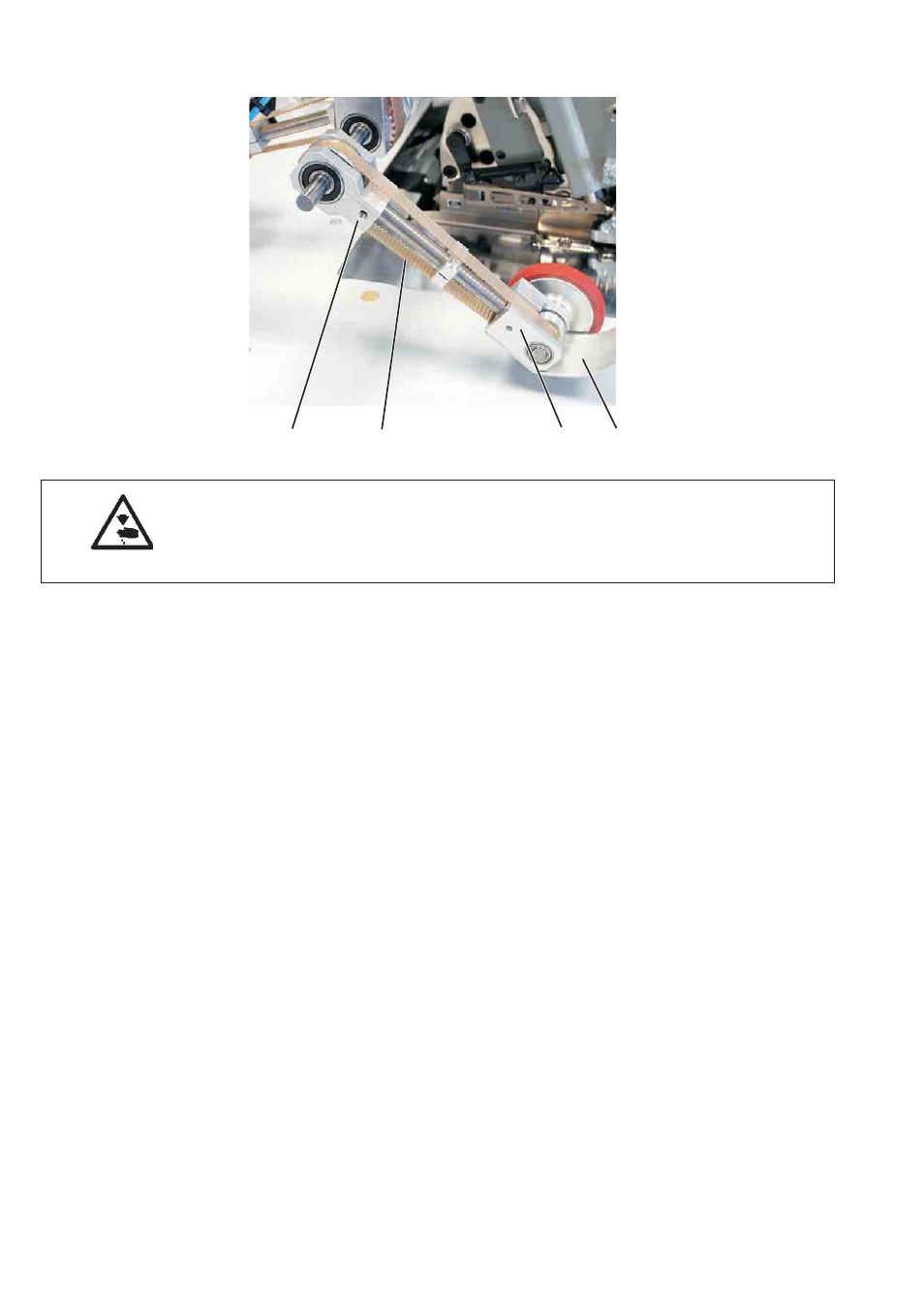

3.4.2 Zahnriemen des Pullers wechseln
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Zahnriemen nur bei ausgeschalteter Nähanlage wechseln.
– Blech 1 abschrauben.
– Transporteinheit manuell auf der Tischplatte absenken.
– Nähanlage ausschalten.
– Schraube 4 lösen.
– Kloben 2 nach oben schieben und Zahnriemen 3 entlasten.
– Zahnriemen 3 nach vorne abnehmen.
– Neuen Zahnriemen auflegen.
– Kloben 2 zum Spannen nach unten ziehen und Schraube 4
festdrehen.
Bei richtiger Spannung muss sich der Zahnriemen 3 in der Mitte
unter spürbarem Gegendruck ca 10 mm durchdrücken lassen.
– Blech 1 wieder montieren.
34
4 3 2 1
