5.5 Stapler
5.5.1 Standardstapler
Auf dem Standardstapler werden die fertig genähten Nähteile
gebündelt.

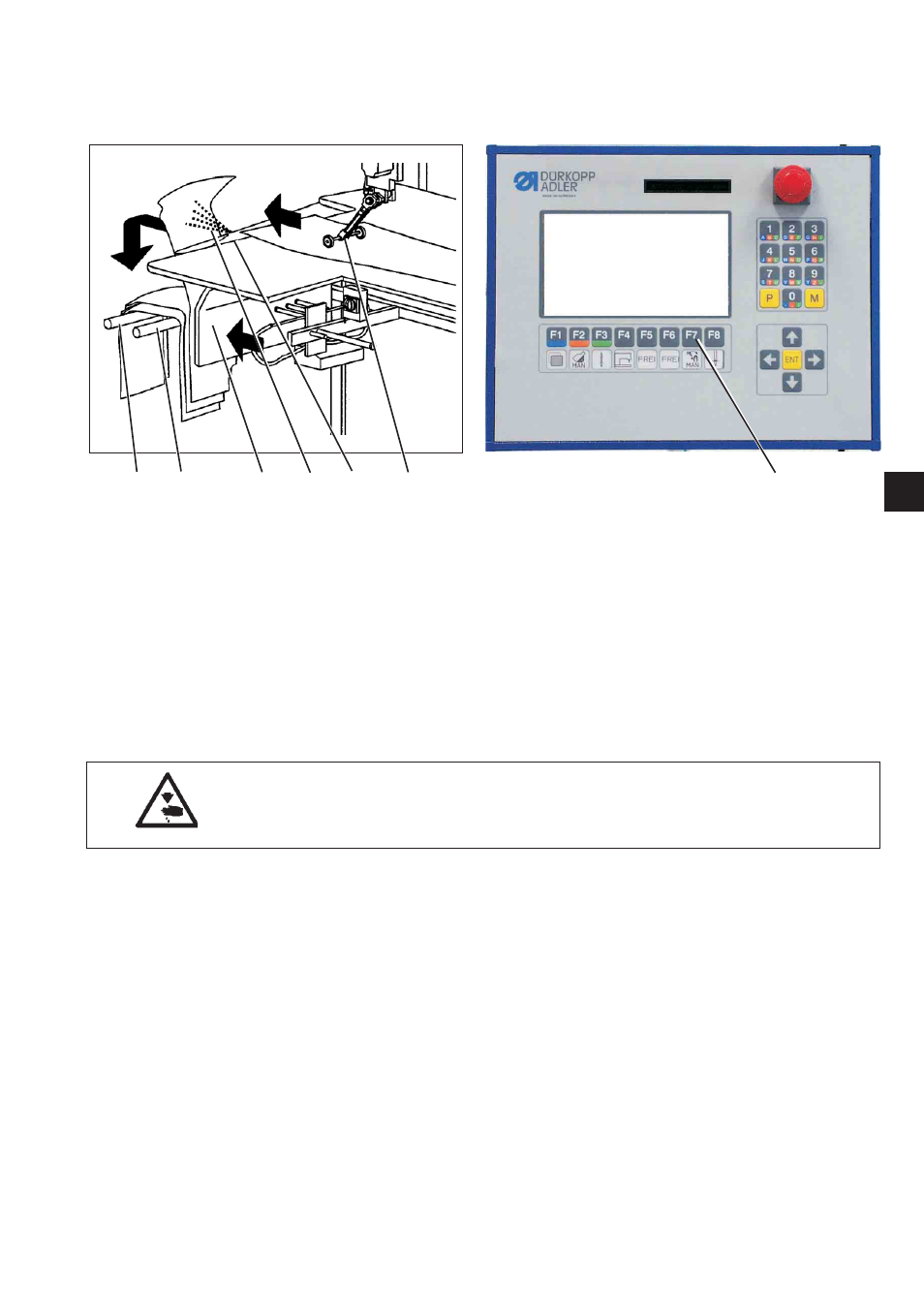

Sobald der Schwerpunkt des Hosenteiles vom Ausroller 1 über die
Kante 2 der Tischplatte verschoben wurde, fährt das Schild 4 des
Staplers aus und fixiert das Hosenteil an der vorderen Bündelstange 5.
Die Blasvorrichtung 3 des Staplers bläst das Hosenteil auf den Stapler
über die beiden Bündelstangen 5 und 6.
Die Ansteuerung des Staplers erfolgt durch einen Steuerimpuls. Die
pneumatischen Funktionen sind aus dem Pneumatikschaltplan
ersichtlich.
Vorsicht Verletzungsgefahr!
Während des Stapelvorgangs nicht in den Arbeitsbereich des
Standardstaplers greifen.
Manuelles Abstapeln
–
Taste F7 am Bedienfeld drücken.
Ein Abstapelvorgang wird durchgeführt.
15
1 F7 6 5 4 3 2 1
