2.4.2 Transporteurhöhe
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Transporteurhöhe nur bei ausgeschalteter Nähanlage prüfen und
einstellen.
Regel und Kontrolle

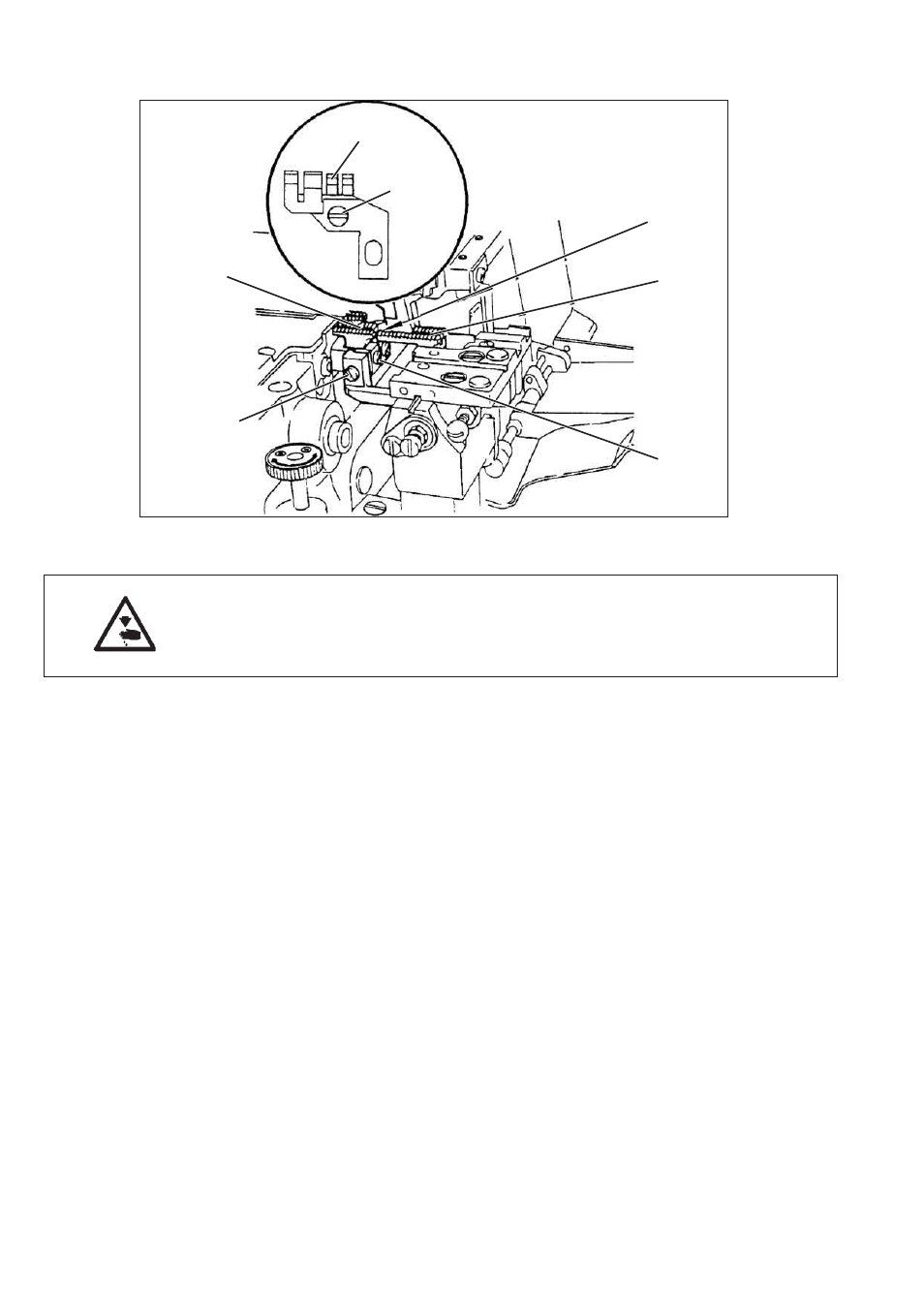

Wenn die Transporteure in ihrer höchsten Stellung stehen, sollen die
Zähne des Haupttransporteurs 4 0,8 mm, die Zähne des
Differentialtransporteurs 5 0,9 bis 1,0 mm und die Zähne des
Hilfstransporteurs 6 0,6 bis 0,7 mm über der Oberkante der
Stichplatte stehen.
–
Handrad in Drehrichtung drehen, bis die Transporteure in ihrer
höchsten Stellung stehen.
– Stellung der Transporteure zur Stichplatte prüfen.
Korrektur
–
Stichplatte abschrauben.
– Schrauben 1, 2 und 3 etwas lösen.
– Stichplatte wieder auflegen.
– Transporteure in ihrer Höhe einstellen.
– Stichplatte abnehmen.
– Schrauben 1, 2 und 3 festdrehen.
– Stichplatte aufsetzen und festschrauben.
12
3
1
6
3
2
3
4
5
