2.6.6 Federspannung der U-Feder
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Obertransport nur bei ausgeschalteter Nähanlage prüfen und
einstellen.
Regel und Kontrolle
Die Federspannung kann individuell oder auf einen festen Wert
eingestellt werden.

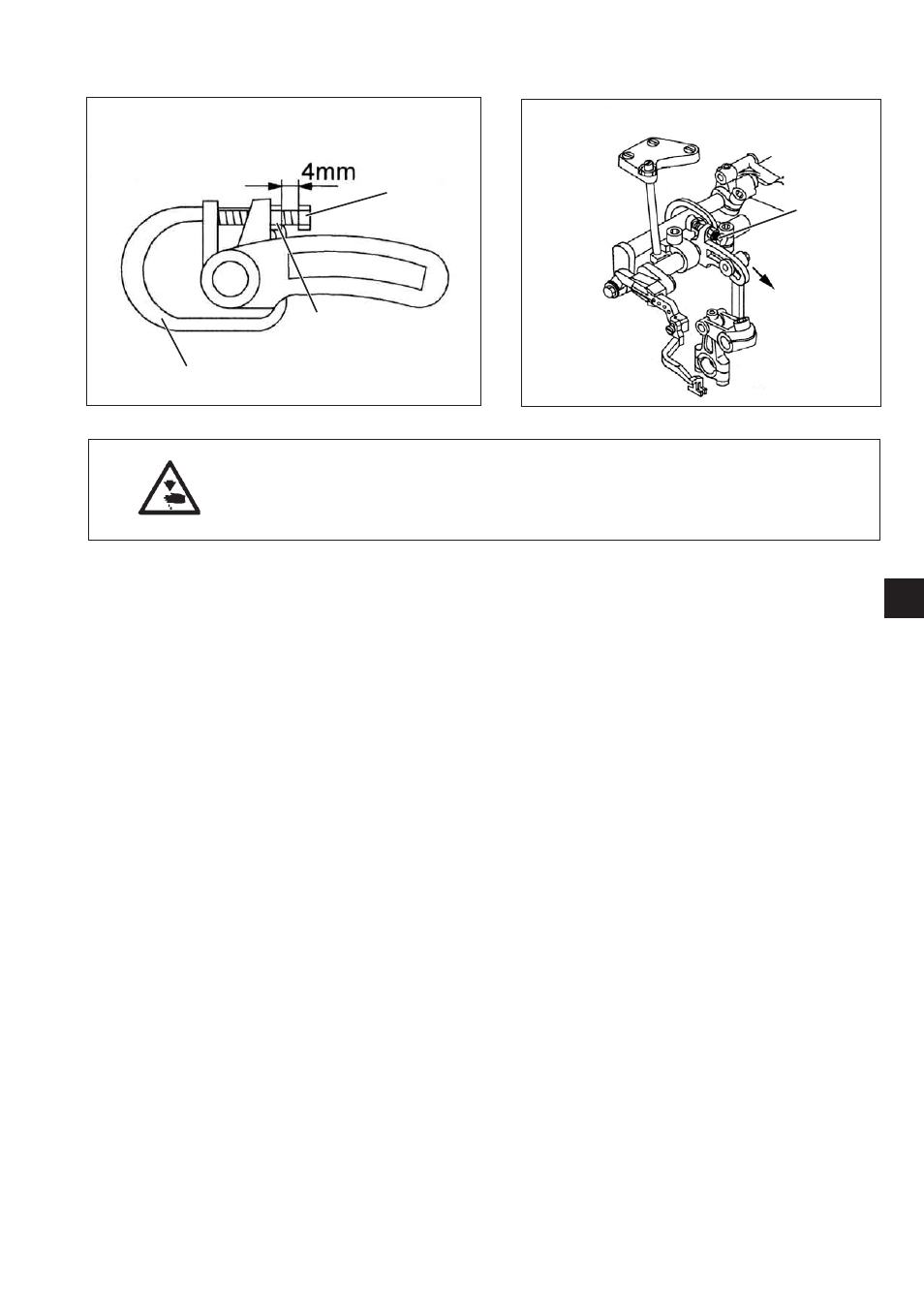

Korrektur mit festem Wert
–
Kontermutter 2 lösen.
– Schraube 1 so verdrehen, dass zwischen Schraubenkopf-
Unterkante und der Kontermutter ein Abstand von 4 mm besteht.
– Kontermutter 2 festdrehen.
Korrektur individuell
–
Druckfeder 3 ausbauen.
– Mit einer Federwaage die Federspannung messen.
– Kontermutter 2 lösen.
– Schraube 1 entsprechend verdrehen.
– Kontermutter 2 festdrehen.
– Druckfeder 3 wieder einbauen.
