Beisler 1265-5 Benutzerhandbuch
Seite 21
5.5.3

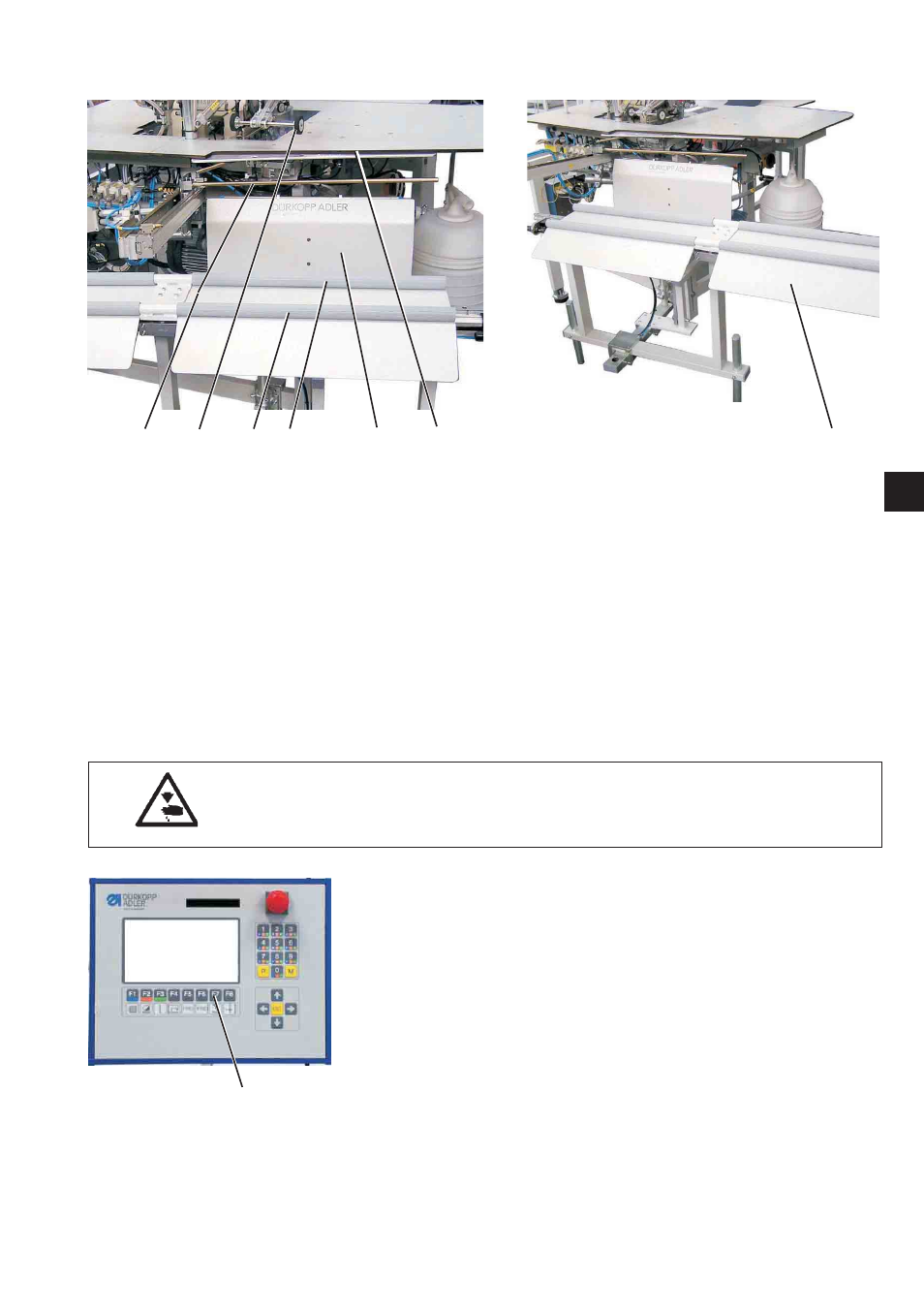

Wechselstapler
Auf dem Wechselstapler werden die fertig genähten Nähteile nach
rechten und linken Nähteilen getrennt abgestapelt.
Dazu verfährt der Stapler seinen Tisch 7 nach jedem Nähvorgang von
einer Seite zur anderen.
Sobald der Schwerpunkt des Hosenteiles vom Ausroller 5 über die
Kante 1 der Tischplatte verschoben wurde, fährt das Schild 2 des
Staplers aus und fixiert das Hosenteil an der vorderen Bündelstange 3.
Der Ausstreifer 6 und die Blasvorrichtung am Schild 2 legen das
Hosenteil sauber über die beiden Bündelstangen 3 und 4.
Die Ansteuerung des Staplers erfolgt durch einen Steuerimpuls. Die
pneumatischen Funktionen sind aus dem Pneumatikschaltplan
ersichtlich.
Vorsicht Verletzungsgefahr!
Während des Stapelvorgangs nicht in den Arbeitsbereich des
Wechselstaplers greifen.
Manuelles Abstapeln
–
Taste F7 am Bedienfeld drücken.
Ein Abstapelvorgang wird durchgeführt.
17
1
7
6
5
4
3
2
1
F7
