Beisler 1265-5 Benutzerhandbuch
Seite 90
2.5
Nähfuß einstellen
2.5.1
Nähfußhöhe
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Nähfußhub nur bei ausgeschalteter Nähanlage prüfen und einstellen.
Regel

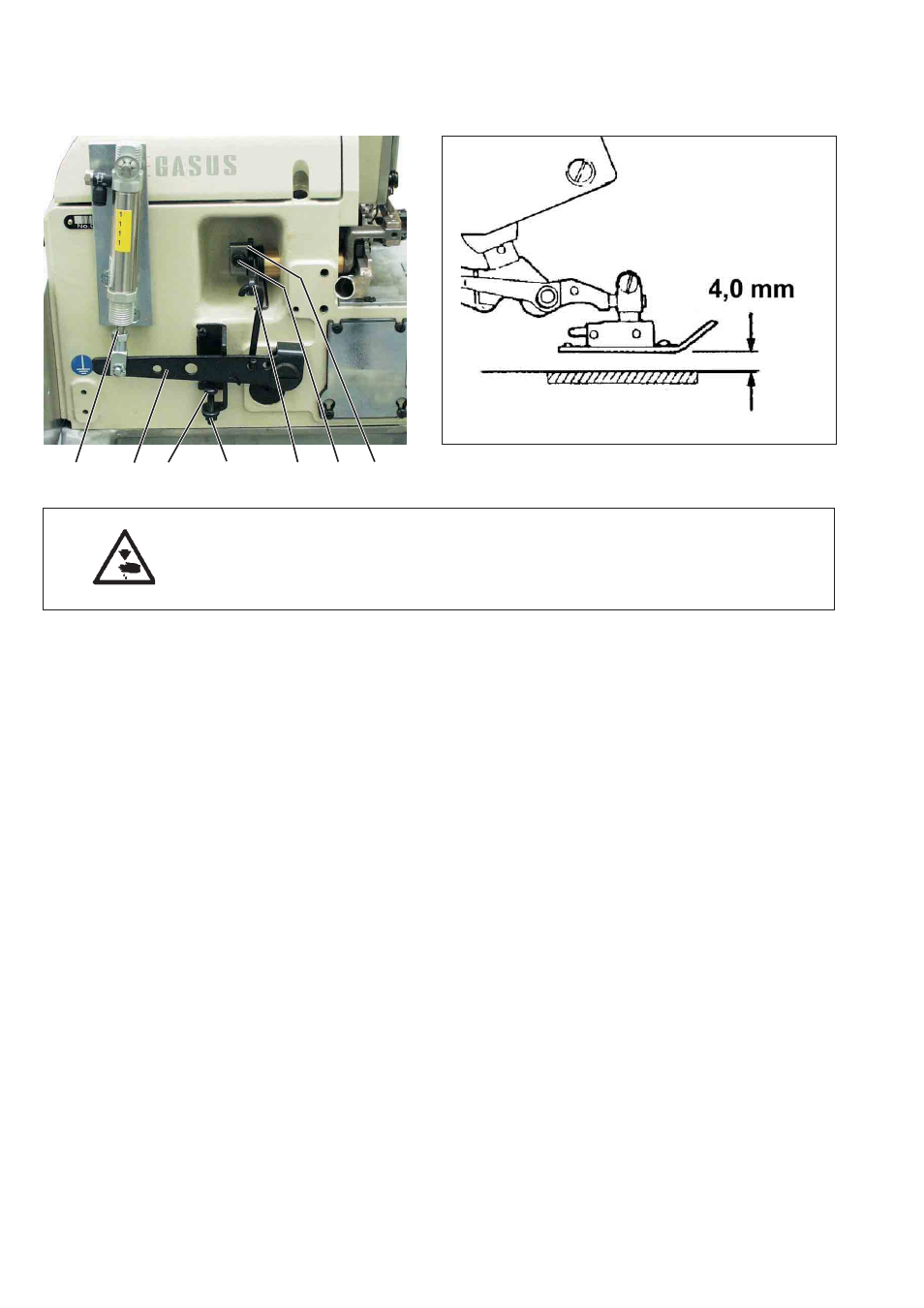

Bei ausgefahrener Kolbenstange 7 soll der Hebel 6 an der Schraube 5
anliegen und der Durchgangsraum unter dem Nähfuß soll 4 mm
betragen.
Korrektur
–
Kontermutter 4 lösen und Schraube 5 ganz nach unten drehen.
–
Nähfuß einschwenken.
–
Handrad in Drehrichtung drehen, bis die Zähne des Transporteurs
unterhalb der Stichplattenoberkante stehen.
–
Schraube 2 lösen und Ring 1 fast bis zum Anschlag nach hinten
drücken.
Ein geringes Spiel muss vorhanden sein, damit der Fuß sicher auf
der Stichplatte aufliegt.
–
In dieser Stellung Schraube 2 festdrehen.
Darauf achten, dass Ring 1 und Hebel 3 kein axiales Spiel haben.
–
Hebel 6 so weit nach unten drücken, bis zwischen Nähfuß und
Stichplatte ein Abstand von ca 4 mm besteht.
–
In dieser Stellung Schraube 5 an Hebel 6 zur Anlage bringen und
kontern.
14
7
6 5
4
3
2 1
