Einstellung in Nährichtung
Regel und Kontrolle

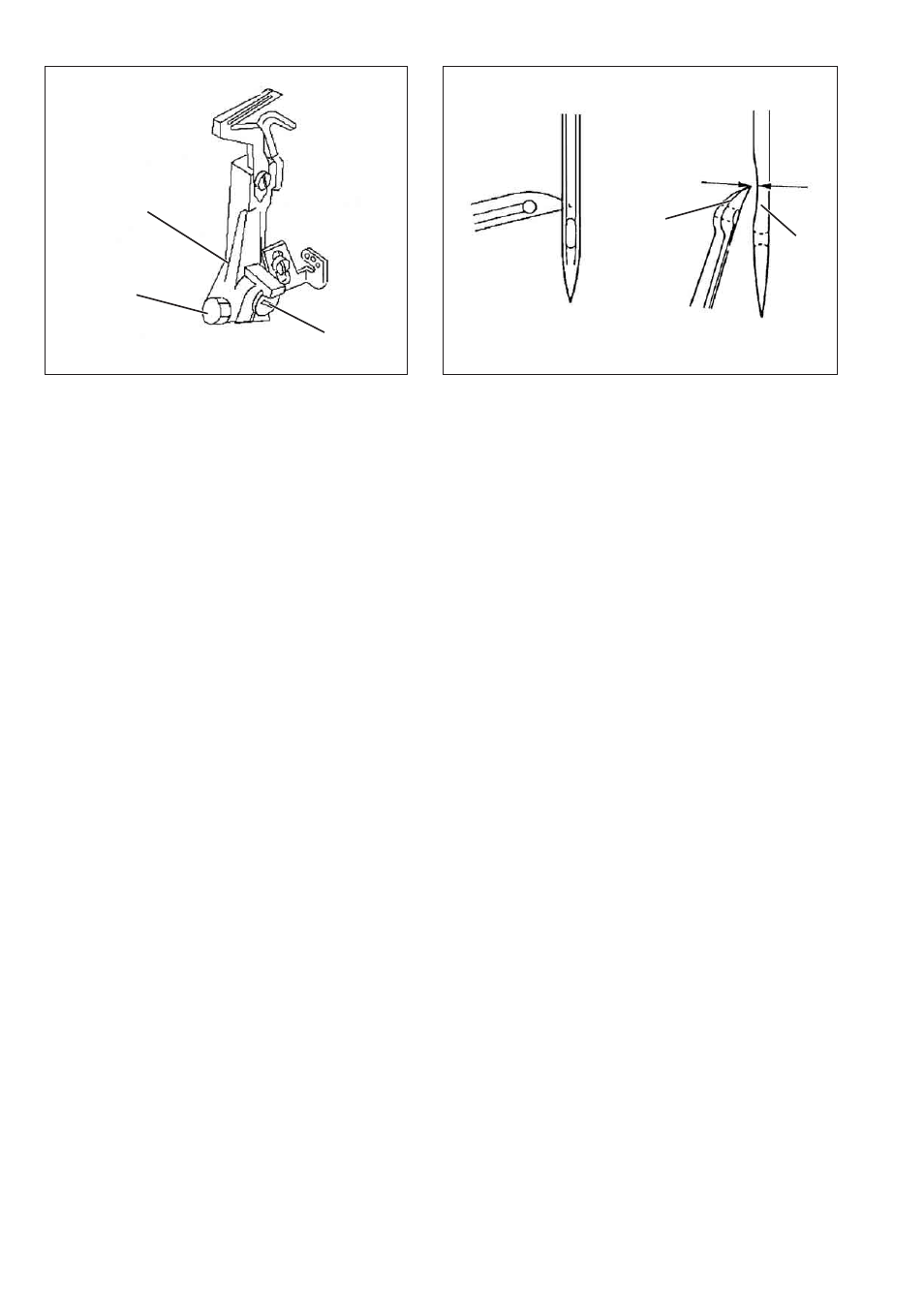

Der Abstand zwischen Greiferspitze 7 und Nadel 8 soll
0,0 bis 0,05 mm betragen.
–
Handrad in Drehrichtung drehen, bis die Greiferspitze genau in
Nadelmitte steht.
– Greiferträger 5 mit der Schraube 6 so einstellen, dass der Abstand
zwischen Greiferträger und Nadel 0,0 bis 0,05 mm beträgt.
– Einstellung quer zur Nährichtung noch einmal prüfen und ggf.
nachjustieren.
– Schraube 4 festdrehen.
6
4
7
8
0 - 0,05 mm
6
5
