Beisler 1265-5 Benutzerhandbuch
Seite 106
3.2
Konturenführung einstellen
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Konturenführung nur bei ausgeschalteter Nähanlage einstellen.

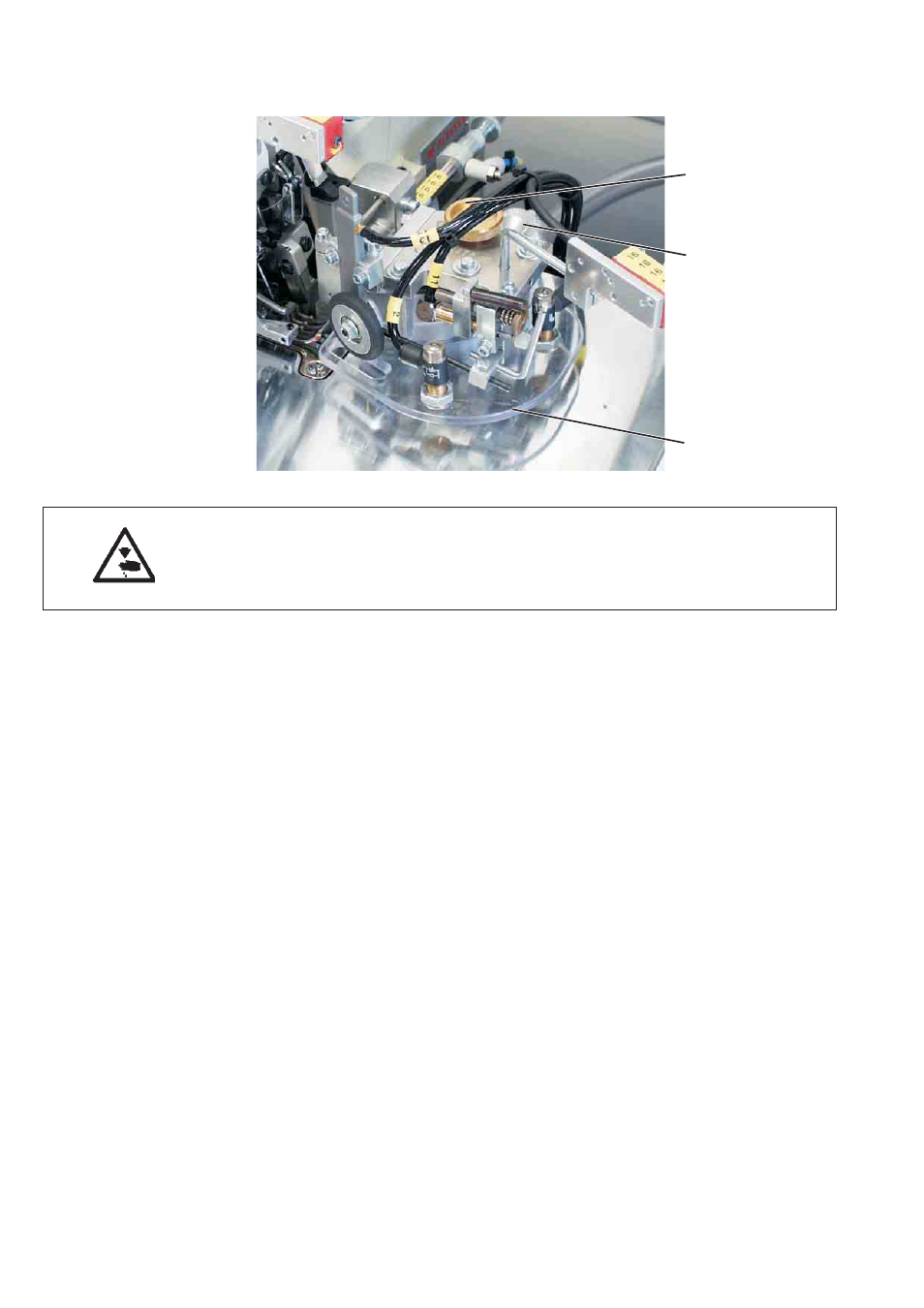

1. Höhenschnellverstellung
Am Stellrad 2 wird die Grobeinstellung der Materialstärke eingestellt
und abgelesen. 4 Stufen stehen zur Verfügung.
Stufe 1 = 0,8 mm
Stufe 2 = 1,6 mm
Stufe 3 = 2,4 mm
Stufe 4 = 3,2 mm
–
Stellrad 2 auf die gewünschte Materialstärke einstellen.
2. Höhenfeineinstellung
Die Voreinstellung über die Höhenschnellverstellung 2 wird durch die
Höhenfeineinstellung 1 nachjustiert.
Regel
Die Gleitplatte 3 der Konturenführung sollte sich so tief wie möglich
absenken. Der Stoff sollte dabei so leicht wie möglich unter der
Gleitplatte durchgleiten.
–
Nähmaterial unter die Gleitplatte schieben.
–
Gleitplatte mit Output Y3 nach unten betätigen.
–
Stellschraube 1 gegen den Uhrzeigersinn drehen, bis die
Gleitplatte am Nähgut aufliegt.
–
Gleitfähigkeit des Nähgutes überprüfen. Dazu das Nähgut unter
der Gleitplatte durchziehen.
30
1
2
3
