2. Kurzanleitung für den Nähkopf
2.1 Nadelstangenhöhe einstellen
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Nadelstangenhöhe nur bei ausgeschalteter Nähanlage prüfen und
einstellen.
Regel und Kontrolle

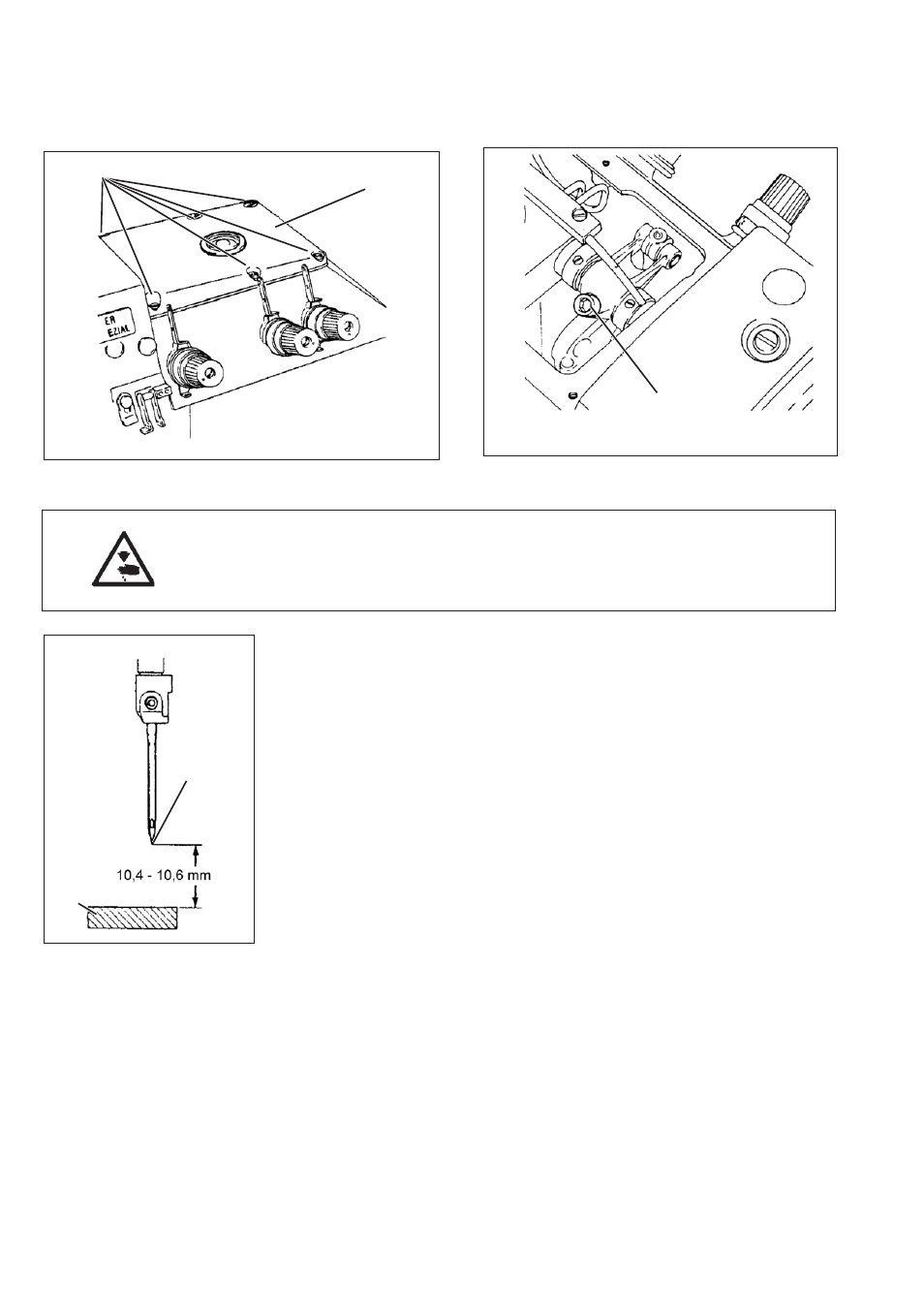

Im oberen Totpunkt der Nadelstange soll der Abstand zwischen
Nadelspitze 4 und der Stichplatte 10,4 - 10,6 mm betragen.
–
Nadelstange in ihren oberen Totpunkt drehen.
– Prüfen, ob der Abstand zwischen Nadelspitze 4 und Stichplatte 5
10,4 - 10,6 mm beträgt.
Korrektur
–
Deckelschrauben 1 herausdrehen und Deckel 2 abnehmen.
– Nadelstange in ihren oberen Totpunkt drehen.
– Nähfuß ausschwenken.
– Schraube 3 so weit lösen, dass sich die Nadelstange soeben
schieben läßt.
– Nadelstange so verschieben, dass der Abstand zwischen
Nadelspitze 4 und Stichplatte 10,4 - 10,6 mm beträgt.
– Schraube 3 festdrehen.
– Deckel 2 wieder aufschrauben.
4
3
1
2
4
5
