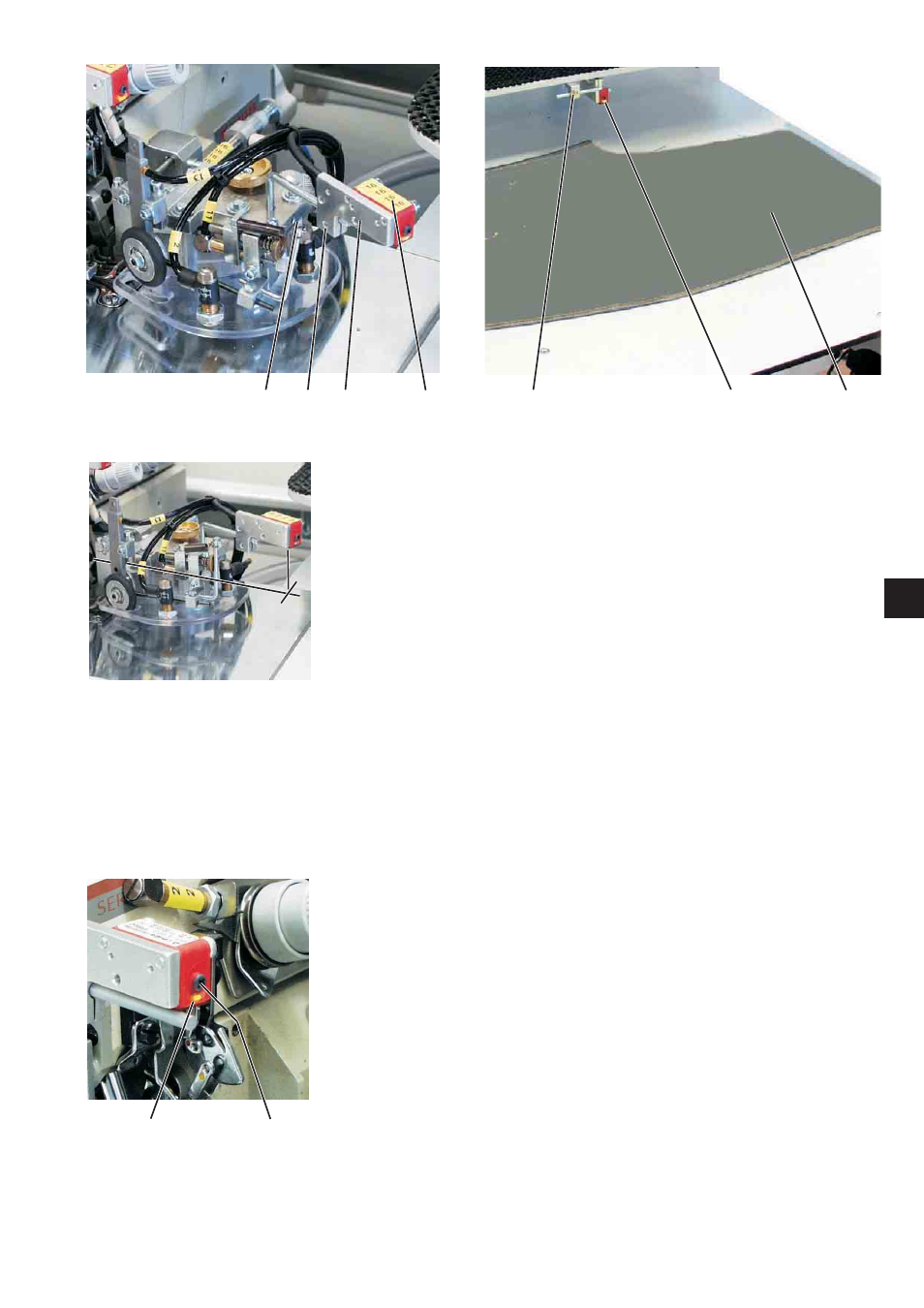

Lichtschranke F16 ausrichten
Die Lichtschranke F16 soll so ausgerichtet sein, dass sie auf einer
Linie mit der Konturenführungskante (Materialanschlag) steht.
–
Schrauben 6 und 7 lösen.
– Lichtschrankenhalter 5 entsprechend ausrichten.
– Schrauben 6 und 7 festdrehen.
Lichtschranke F15 ausrichten
Die Lichtschranke F15 soll so ausgerichtet sein, dass der Abstand
zwischen der Nadel und der Lichtschranke ca 770 mm beträgt
(Grundeinstellung).
Falls das Kniefutter Überlänge hat, muss die Lichtschranke nach
rechts verschoben werden.
–
Schraube 9 lösen.
– Lichtschrankenhalter entsprechend ausrichten (ca 770 mm zur
Nadel).
– Schraube 9 festdrehen.
Lichtschrankenintensität einstellen
–
Das Empfindlichkeitspotentiometer 10 auf der Stirnseite oberhalb
der Leuchtdiode 11 bis zum linken Anschlag einstellen (kleinste
Empfindlichkeit).
– Potentiometer im Uhrzeigersinn drehen, bis die Leuchtdiode 11
einschaltet.
– Für einen sicheren Lichtschrankenbetrieb das Potentiometer noch
eine Umdrehung im Uhrzeigersinn weiterdrehen.
Wenn die Leuchtdiode nicht leuchtet, dann sollte die Lichtschranke
gereinigt, neu eingestellt oder ausgetauscht werden.
29
3
7 6 5 F16 9 F15 8
11 10
