2.6.4 Obertransporteur Stichstellerhebel
Raste 12
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Obertransport nur bei ausgeschalteter Nähanlage prüfen und
einstellen.
Regel und Kontrolle

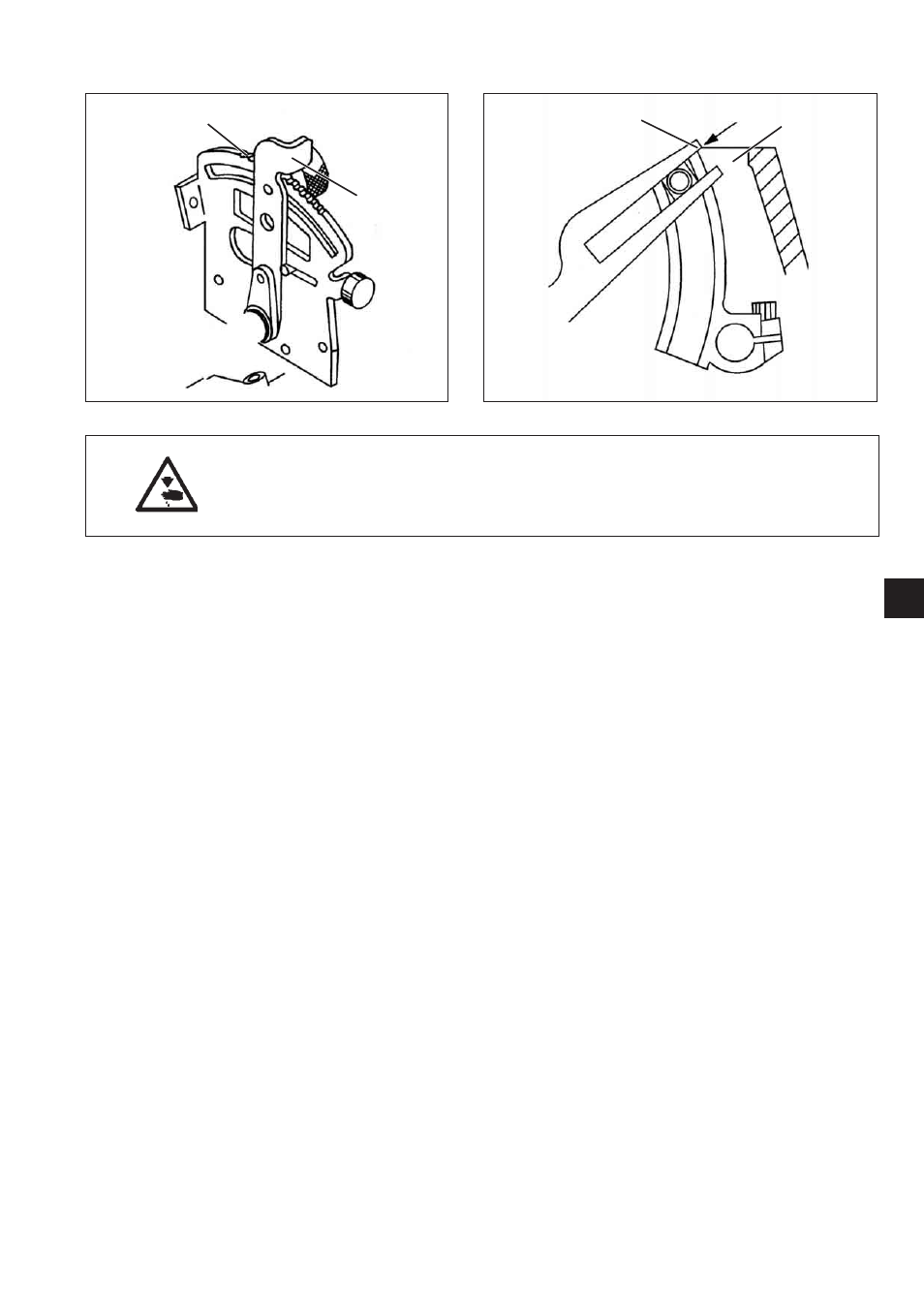

Wenn der Stichstellerhebel 1 nach Entfernen der Begrenzung und
Ausschwenken des Nähfußes auf der Raste 12 positioniert wird, muss
die Oberkante des Gehäuses 2 mit der Ecke 3 der Kulissengabel auf
einer Höhe stehen.
–
Handrad drehen und Stellung der Kulisse 3 prüfen.
19
3
1
2
3
