3.3 Anschlag für Kantenschneider einstellen
3.3.1 Pneumatischer Anschlag (Optional)
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Anschlag nur bei ausgeschalteter Nähanlage einstellen.
Korrektur Höhenposition
–
Schraube 7 lösen.
– Anschlag 3 auf die Stichplatte 9 aufsetzen.
– Schraube 7 festdrehen.

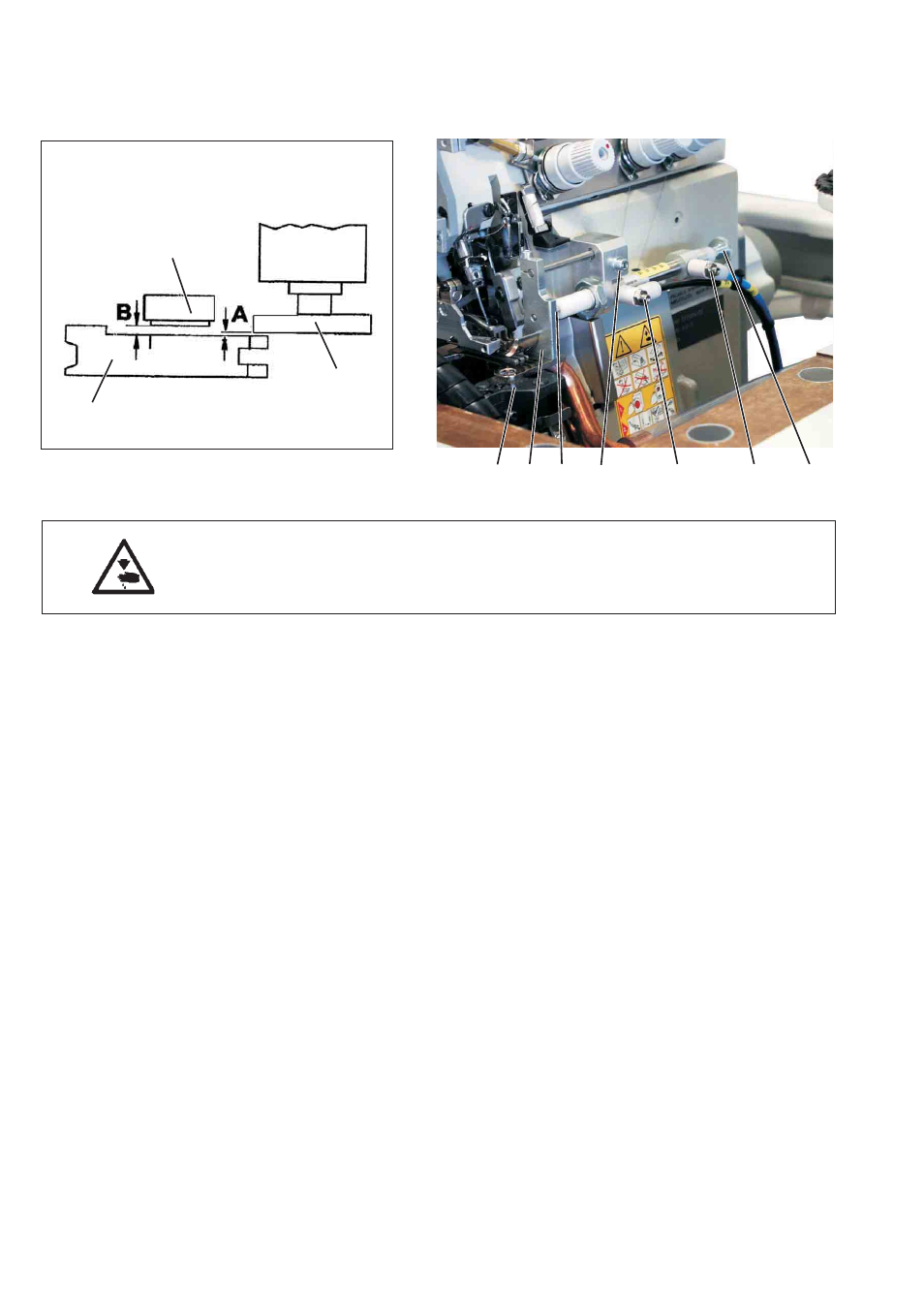

Korrektur seitlicher Abstand zum Nähfuß 1
Der Abstand A zum Anschlag 3 sollte ca 0,2 - 0,3 mm betragen.
–
Kontermutter 8 lösen.
– Rändelrad 4 entsprechend verdrehen.
– Kontermutter 8 festdrehen..
Korrektur Kantenschneider 2 zum Nähfuß
Der Nähfuß soll ca 0,5 mm Abstand (B) zum Kantenschneider haben.
Dazu muss der Kantenschneider ausgerichtet werden.
–
Ober- und Untermesser entsprechend seitlich verschieben.
Korrektur Vor- und Rückschubgeschwindigkeit
Vor- und Rückschubgeschwindigkeit werden an den Drosseln 5 und 6
verändert.
–
Vorschubgeschwindigkeit mit Drossel 6 einstellen.
– Rückschubgeschwindigkeit an Drossel 5 einstellen.
32
9 3 8 7 6 5 4
1
2
3
