190M Series Medical ScopeMeter
Bedienungshandbuch
96
A

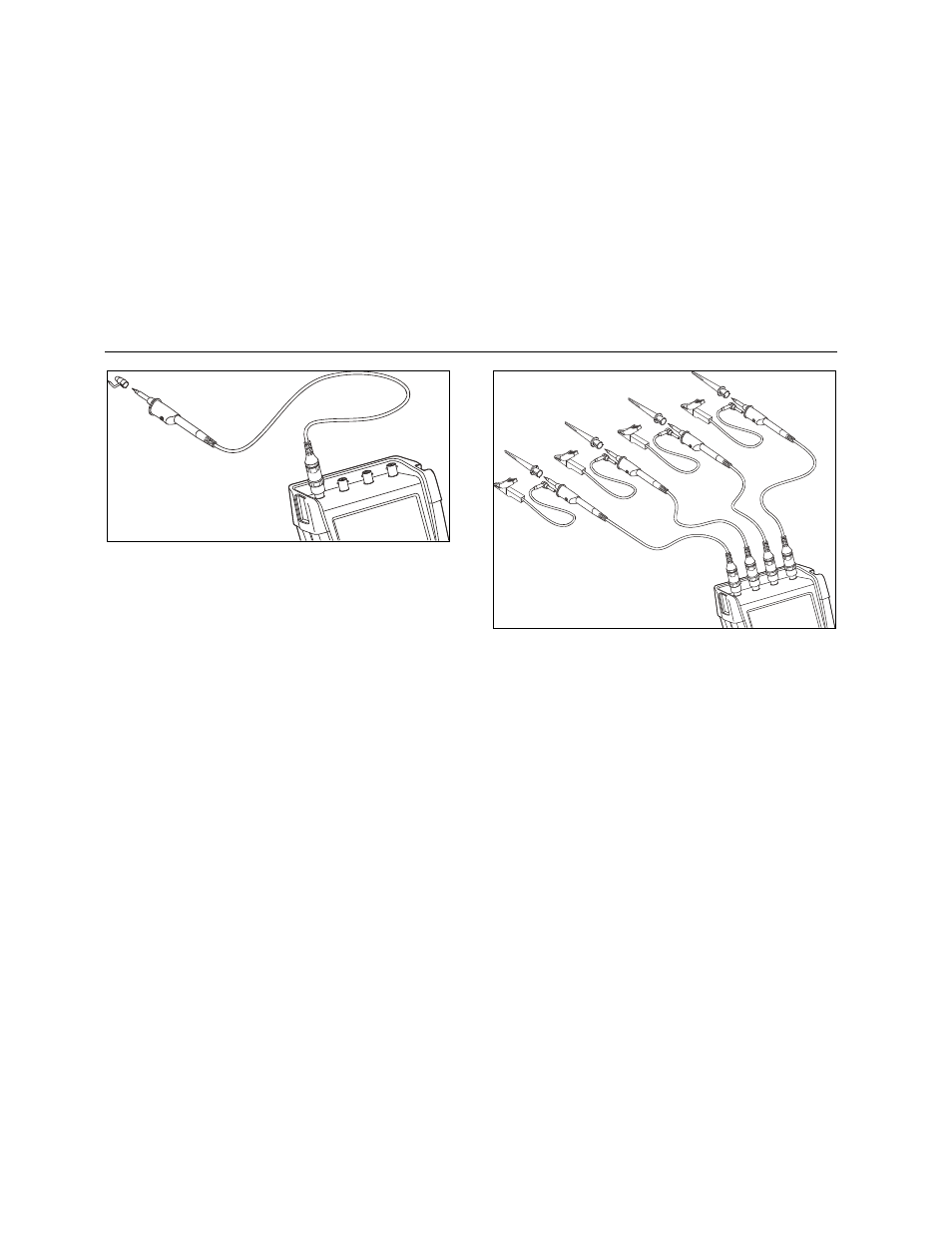

Abbildung 37. Anschluss eines HF-
Spannungstastskopfs mittels einer Massefeder
XW Warnung
Zur Vermeidung elektrischer Schläge oder
eines Brandes darf die Massefeder nicht mit
Spannungen über 30 Volt effektiv gegenüber
der Schutzerde verbunden werden.
Abbildung 38. Elektronische Anschlüsse für
Messungen mittels Hakenklemmen und
Krokodilklemmen-Erdung
