Verwenden von Oszilloskop und Multimeter
Analysieren von Signalformen
1
37
Analysieren von Signalformen
Für eine detaillierte Signalformanalyse stehen Ihnen die
Analysefunktionen
CURSOR , ZOOM und REPLAY
(Wiederholung) zur Verfügung. Diese Funktionen werden
in Kapitel 3 „Verwenden der Funktionen Cursors, Zoom
und Replay“ beschrieben.
Durchführen automatischer Multimeter-
Messungen (Modell 190M-4)
Das Messgerät bietet eine große Auswahl an
automatischen Multimeter-Messungen. Sie können vier
große numerische Messwerte anzeigen: R
EADING 1 … 4.
Diese Messwerte sind unabhängig auswählbar, und die
Messungen können für die Signalform von Eingang A, B,
C oder D durchgeführt werden. Im Multimeter-Betrieb
(METER) werden keine Signalformen angezeigt. Im
METER-Modus ist der 20 kHz HF-Begrenzungsfilter (siehe
Arbeiten mit verrauschten Signalformen auf Seite 30)
immer eingeschaltet.

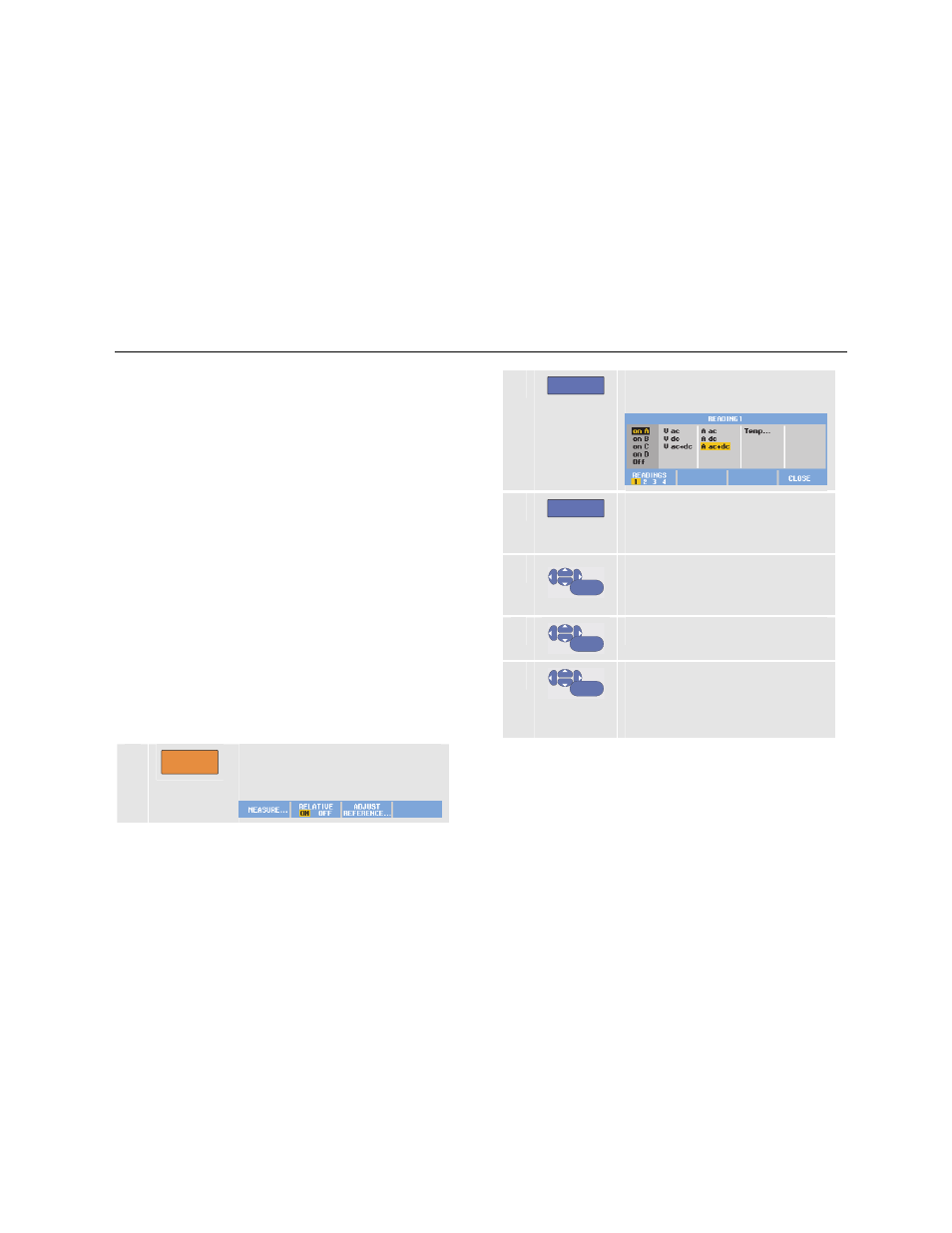

Auswählen einer Multimeter-Messung
Zur Auswahl einer Strommessung für Eingang A gehen
Sie wie folgt vor:
1
METER
Blenden Sie die
Tastenbeschriftungen des Menüs
METER (Multimeter) ein.
2 F1 Öffnen Sie das Menü Reading ..
(Messwerte).
3 F1 Wählen Sie die Nummer des
anzuzeigenden Messwerts, zum
Beispiel
READING 1
4
ENTER
Wählen Sie on A (an A). Sie
sehen, dass die Markierung zur
aktuellen Messung wechselt.
5
ENTER
Wählen Sie die Messung A dc… .
6
ENTER
Wählen Sie eine geeignete
Empfindlichkeit für die
angeschlossenen Stromzange
(siehe Einstellungen auf Seite 17).
