Wenn Sie eine Triggerverzögerung gewählt haben, ändert
sich die Statusmeldung am unteren Rand der Anzeige.
Beispiel:
Dies bedeutet, dass Eingang A als Triggerquelle
verwendet wird und dass auf eine Anstiegsflanke
getriggert wird. 500,0 ms zeigt die (positive) Verzögerung
zwischen dem Triggerpunkt und der Signalform-Anzeige
an.
Wenn ein gültiges Triggersignal gefunden wird, leuchtet
die Triggertaste auf, und die Triggerparameter werden
schwarz dargestellt.
Wenn kein Trigger gefunden wird, werden die
Triggerparameter grau dargestellt, die Tastenbeleuchtung
bleibt ausgeschaltet.

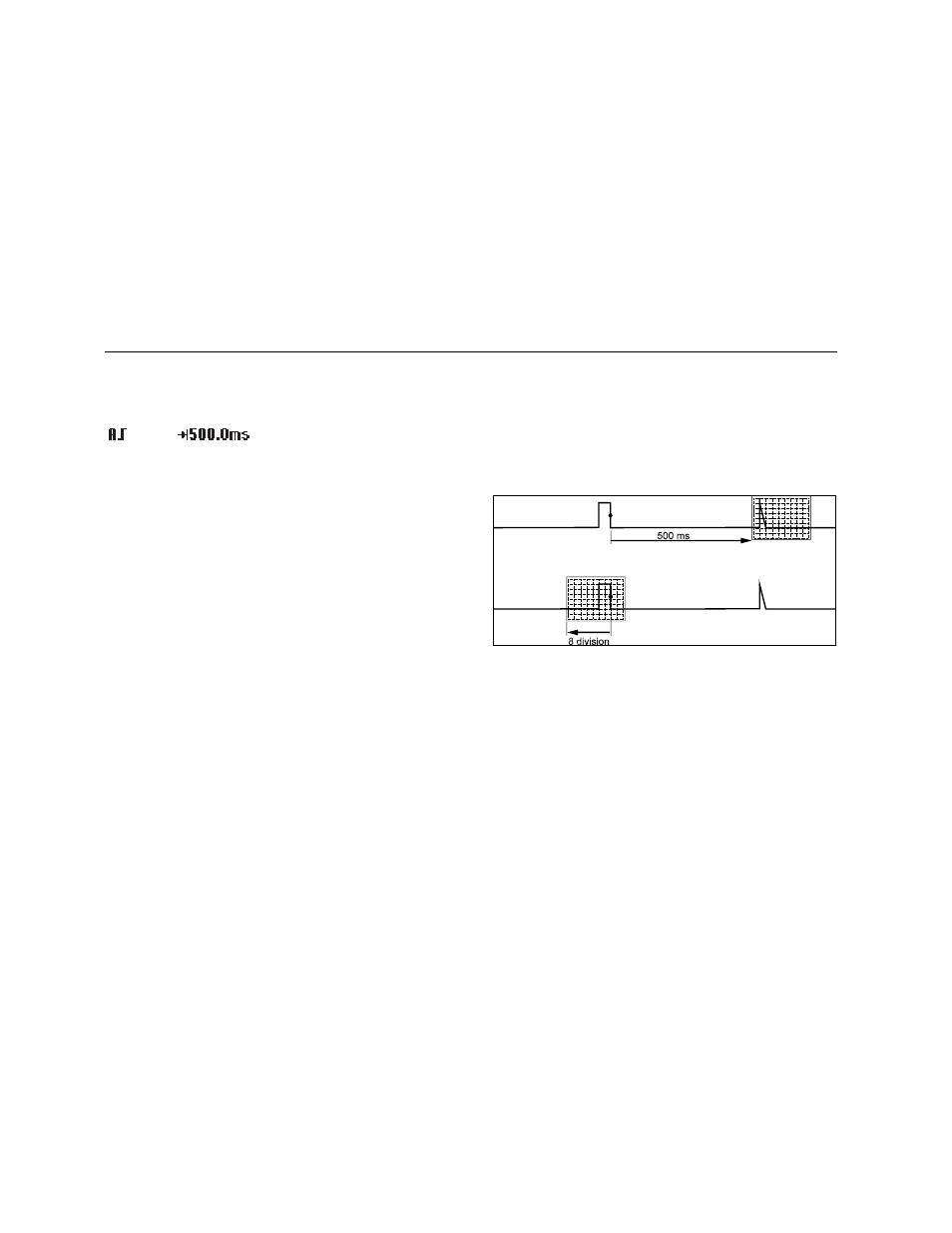

Abbildung 29. Triggerverzögerung oder Vortrigger-
Ansicht
Abbildung 29 zeigt ein Beispiel einer Triggerverzögerung
von 500 ms (oben) und ein Beispiel einer 8 Teilbereiche
umfassenden Vortrigger-Ansicht (unten).
