190M Series Medical ScopeMeter
Bedienungshandbuch
40
Durchführen von Multimeter-Messungen
(Modell 190M-2)
In der Anzeige werden die numerischen Messwerte der
Messungen am Multimeter-Eingang angezeigt.
Anschließen des Multimeters
Verwenden Sie für die Multimeter-Funktionen die rote
(
) und die schwarze (COM) 4-mm-Sicherheits-
Bananensteckerbuchse. (Siehe Abbildung 14.)
CAT III 1000V
CAT IV 600V
CAT II 1000V

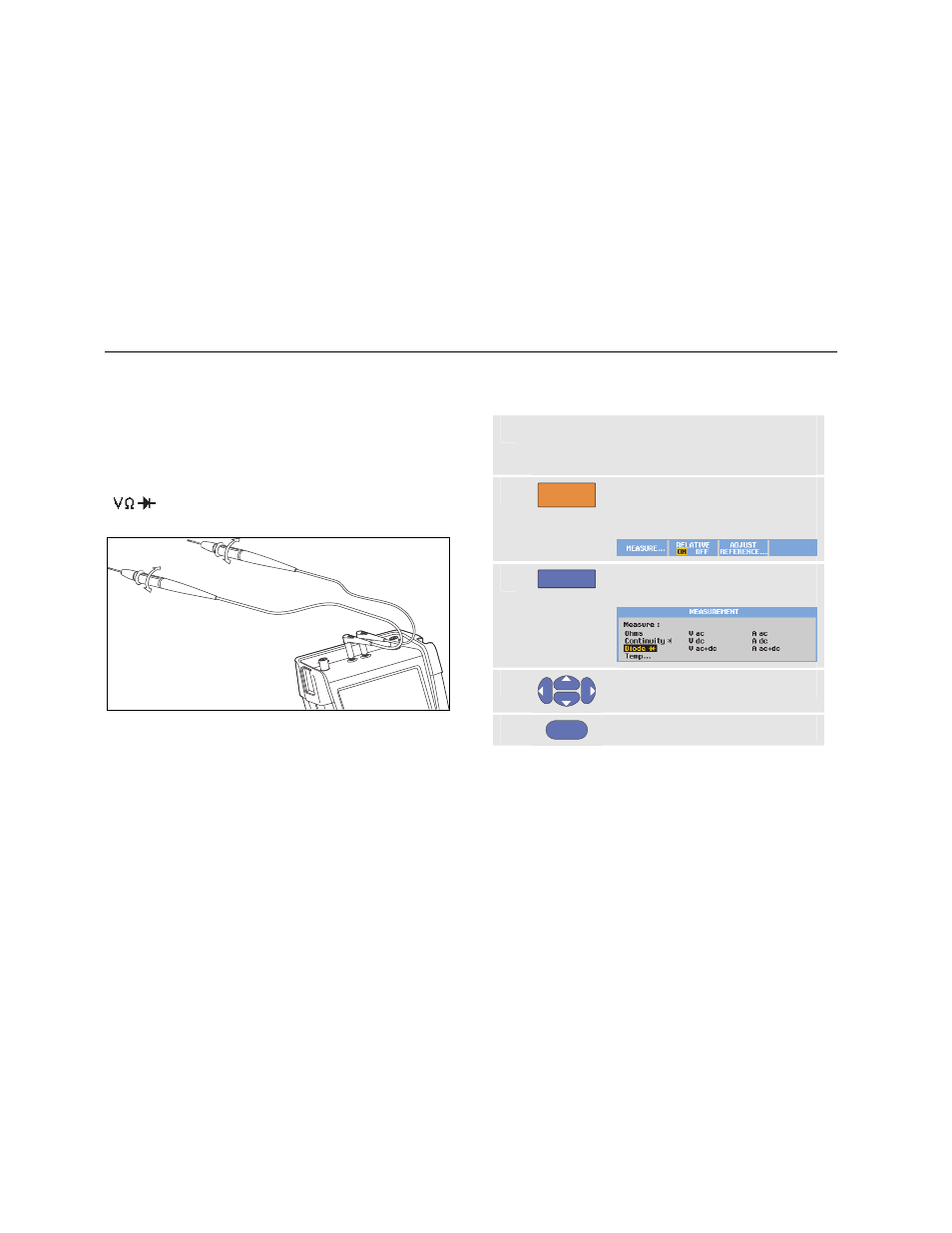

Abbildung 14. Multimeter-Anschlüsse
Durchführen von Widerstandsmessungen
Zum Messen eines Widerstands gehen Sie wie folgt vor:
1
Verbinden Sie die rote und die schwarze
Messleitung an den 4-mm-
Bananensteckerbuchsen mit dem Widerstand.
2
METER
Blenden Sie die
Tastenbeschriftungen des Menüs
METER
(Multimeter) ein.
3
F1
Öffnen Sie das Menü
MEASUREMENT
(Messung).
4
Markieren Sie Ohms.
5
ENTER
Wählen Sie die Ohm-Messung.
