190M Series Medical ScopeMeter
Bedienungshandbuch
62

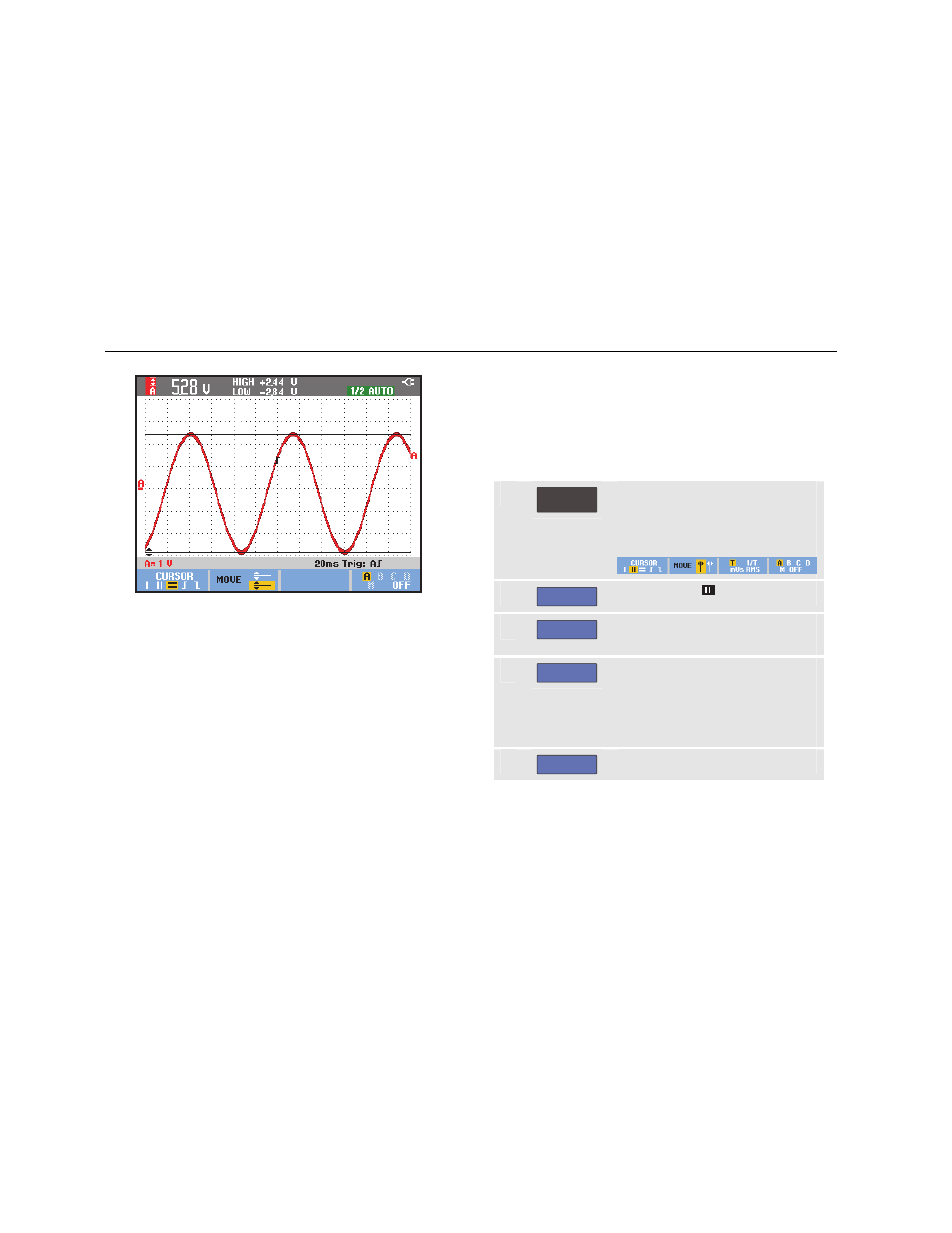

Abbildung 25. Spannungsmessung mithilfe von
Cursors
Auf der Anzeige werden die Spannungsdifferenz zwischen
den beiden Cursors und die Spannung an den jeweiligen
Cursorpositionen angegeben. (Siehe Abbildung 25.)
Verwenden Sie die horizontalen Cursors zum Messen der
Amplitude, der Extremwerte oder der Überschwingung
einer Signalform.
Verwenden vertikaler Cursors an einer
Signalform
Um die Cursors für eine Zeitmessung (T, 1/T), für eine
mVs-mAs-mWs-Messung oder für eine Effektivwert- bzw.
RMS-Messung des Schreibspurabschnitts zwischen den
Cursors zu verwenden, gehen Sie wie folgt vor
1
CURSOR
Blenden Sie im Oszilloskop-
Betrieb (Scope) die
Beschriftungen der Cursortasten
ein.
2
F1
Markieren Sie
3
F3
Wählen Sie zum Beispiel die
Zeitmessung:
T .
4
F4
Wählen Sie die Schreibspuren,
auf der die Markierungen platziert
werden sollen:
A , B , C , D oder M (mathematische
Funktionen).
5
F2
Markieren Sie den linken Cursor.
