190M Series Medical ScopeMeter
Bedienungshandbuch
72

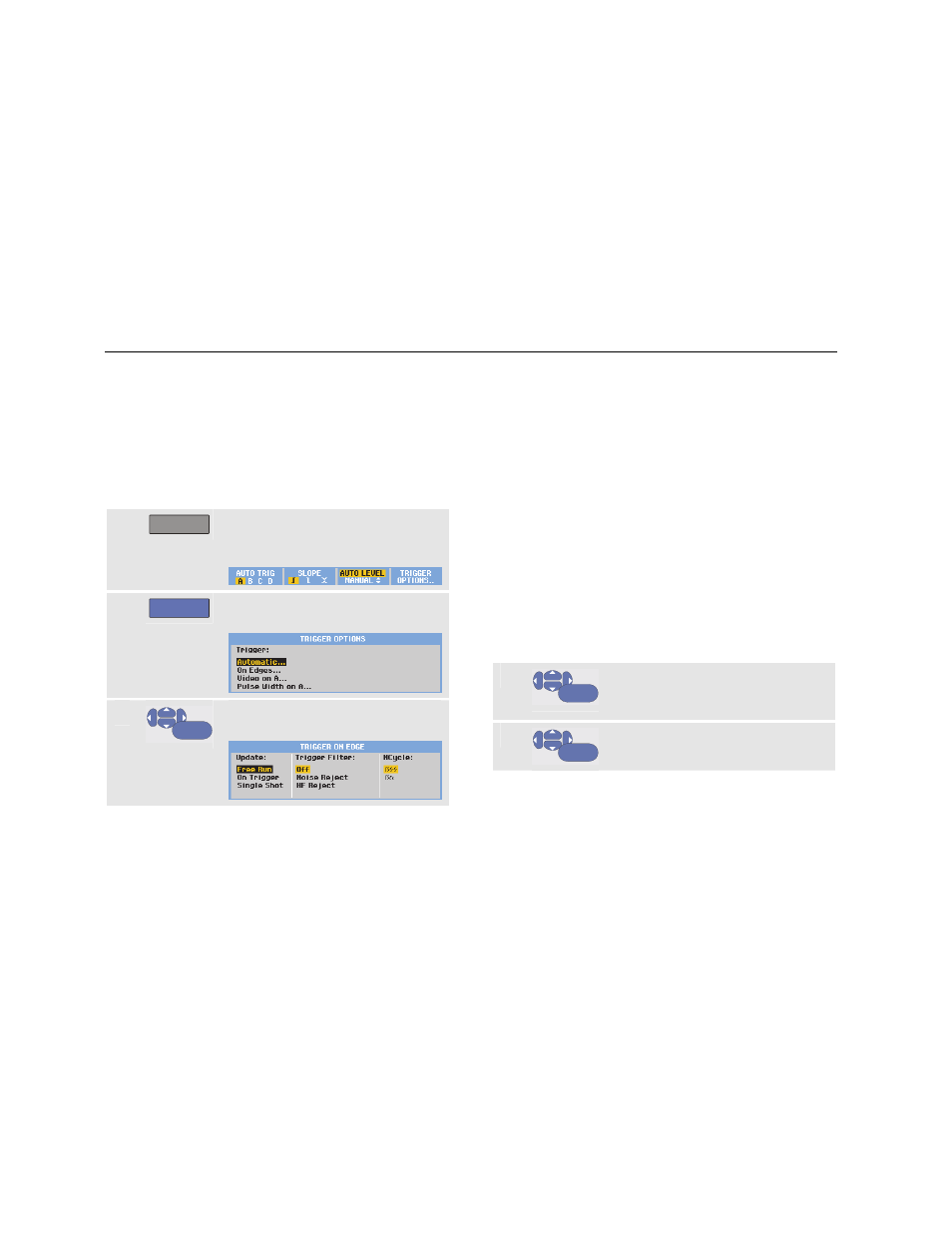

Triggerung auf Flanken
Wenn das Signal instabil ist oder eine besonders niedrige
Frequenz hat, sollten Sie mit Flankentriggerung arbeiten,
um eine uneingeschränkte manuelle Triggersteuerung zu
ermöglichen.
Zur Triggerung auf Anstiegsflanken der Signalform an
Eingang A gehen Sie wie folgt vor:
1
TRIGGER
Blenden Sie die
Tastenbeschriftungen des Menüs
TRIGGER
ein.
2
F4
Öffnen Sie das Menü
TRIGGER
OPTIONS
(Triggeroptionen).
3
ENTER
Öffnen Sie das Menü
TRIGGER ON
EDGE
(Flankentriggerung).
Wenn Sie die Funktion Free Run (Triggerfreilauf) gewählt
haben, aktualisiert das Messgerät die Anzeige auch dann,
wenn keine Trigger vorliegen. Es wird immer ein
Oszillogramm auf der Anzeige dargestellt.
Wenn Sie die Funktion On Trigger (Bei Trigger) gewählt
haben, benötigt das Messgerät einen Trigger, um eine
Signalform anzeigen zu können. Wählen Sie diese
Betriebsart, wenn die Anzeige nur bei Erkennung einer
gültigen Triggerung aktualisiert werden soll.
Wenn Sie die Funktion Single Shot (Einzelaufnahme)
gewählt haben, wartet das Messgerät auf einen Trigger.
Sobald ein Trigger empfangen wurde, wird die betreffende
Signalform angezeigt, und das Gerät wird auf HOLD
(Halten) geschaltet.
Meistens empfiehlt sich die Verwendung der Betriebsart
„Free Run“ (Triggerfreilauf).
4
ENTER
Wählen Sie Free
Run(Triggerfreilauf), und gehen Sie
zu Trigger Filter (Triggerungsfilter).
5
ENTER
Setzen Sie die Option Trigger Filter
(Triggerungsfilter) auf Off (Aus).
Die Tastenbeschriftungen im unteren Anzeigebereich
haben sich so geändert, dass eine weitere Auswahl
