Verwenden der Recorder-Funktionen
Aufzeichnen von Oszilloskop-Signalformen im großen Speicher (Scope Record)
2
51
Aufzeichnen von Oszilloskop-
Signalformen im großen Speicher
(Scope Record)
Die Funktion SCOPE RECORD (Oszilloskop-Aufzeichnung)
arbeitet in einem Roll-Betrieb, der eine lange Signalform
jedes aktiven Eingangs protokolliert. Diese Funktion ist
besonders hilfreich bei der Überwachung von
Signalformen, z. B. Signale zur Steuerung von
Bewegungsabläufen oder die Einschaltung einer
unterbrechungsfreien Stromversorgung (USV). Während
des Aufzeichnungsvorgangs werden schnelle Transienten
erfasst. Aufgrund des großen Speichers kann das Gerät
länger als einen Tag aufzeichnen. Diese Funktion ist
ähnlich wie der Roll-Betrieb vieler Digitalspeicher-
Oszilloskope, nur dass der Speicher größer und die
Funktionalität besser ist.
Starten einer Scope Record-Funktion
Um beispielsweise die Signalform von Eingang A und
Eingang B aufzuzeichnen, gegen Sie wie folgt vor:
1 Legen Sie ein Signal an Eingang A und
Eingang B an.
2
RECORDER
Öffnen Sie das RECORDER -
Hauptmenü.
3
ENTER
Markieren Sie im RECORDER-
Hauptmenü die Option Scope
Record (Oszilloskop-
Aufzeichnung), und starten Sie
die Aufzeichnung.
Die Signalform läuft jetzt wie bei einem normalen
Schreiber von rechts nach links über die Anzeige. (Siehe
Abbildung 21.)

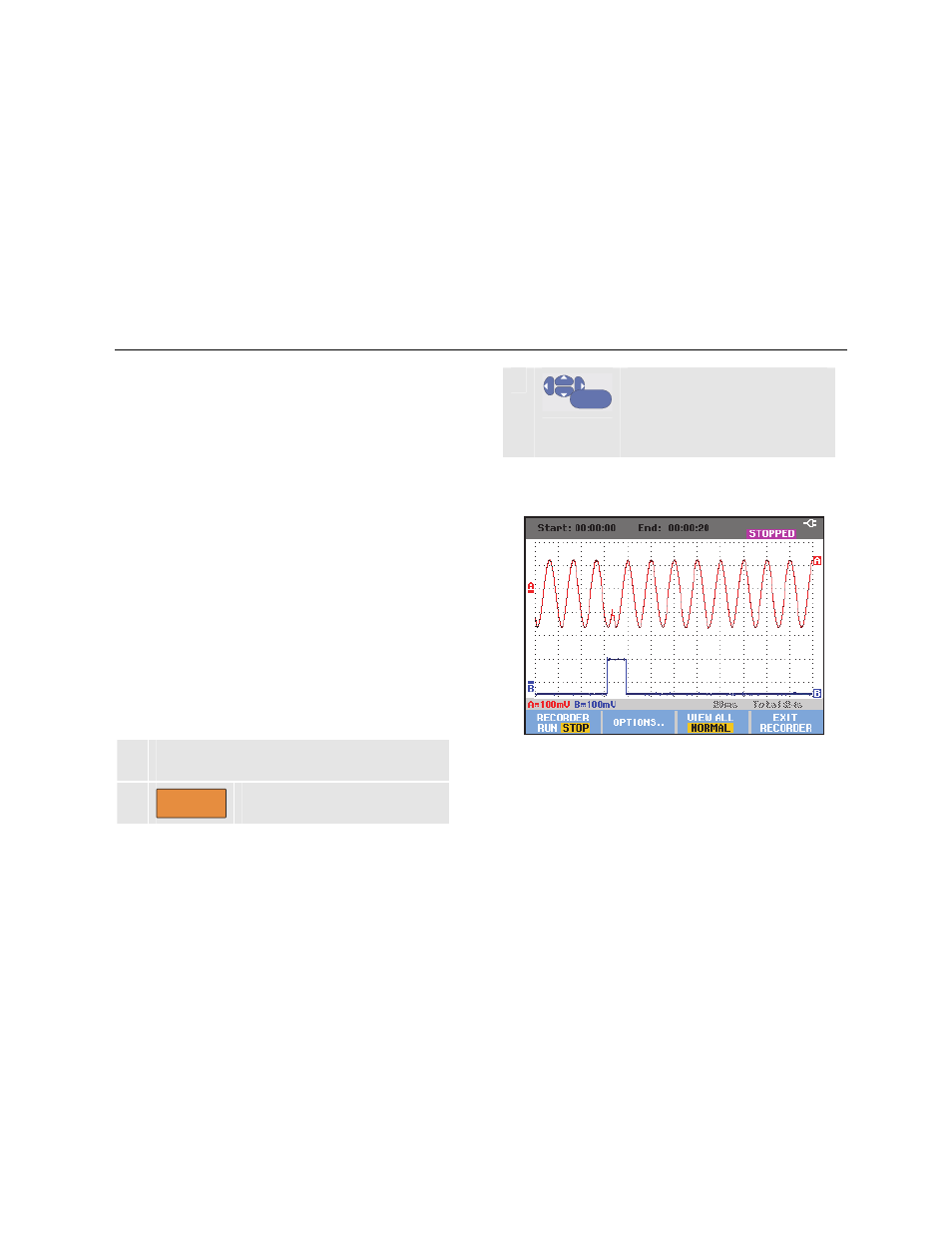

Abbildung 21. Aufzeichnen von Signalformen
Auf der Anzeige wird Folgendes angegeben:
• Die Zeit ab dem Start im oberen Anzeigebereich.
