Verwenden von Oszilloskop und Multimeter
Durchführen von Multimeter-Messungen (Modell 190M-2)
1
41
Der Widerstandswert wird in Ohm angezeigt. Achten Sie
darauf, dass das Balkendiagramm in der Anzeige
erscheint. (Siehe Abbildung 15.)

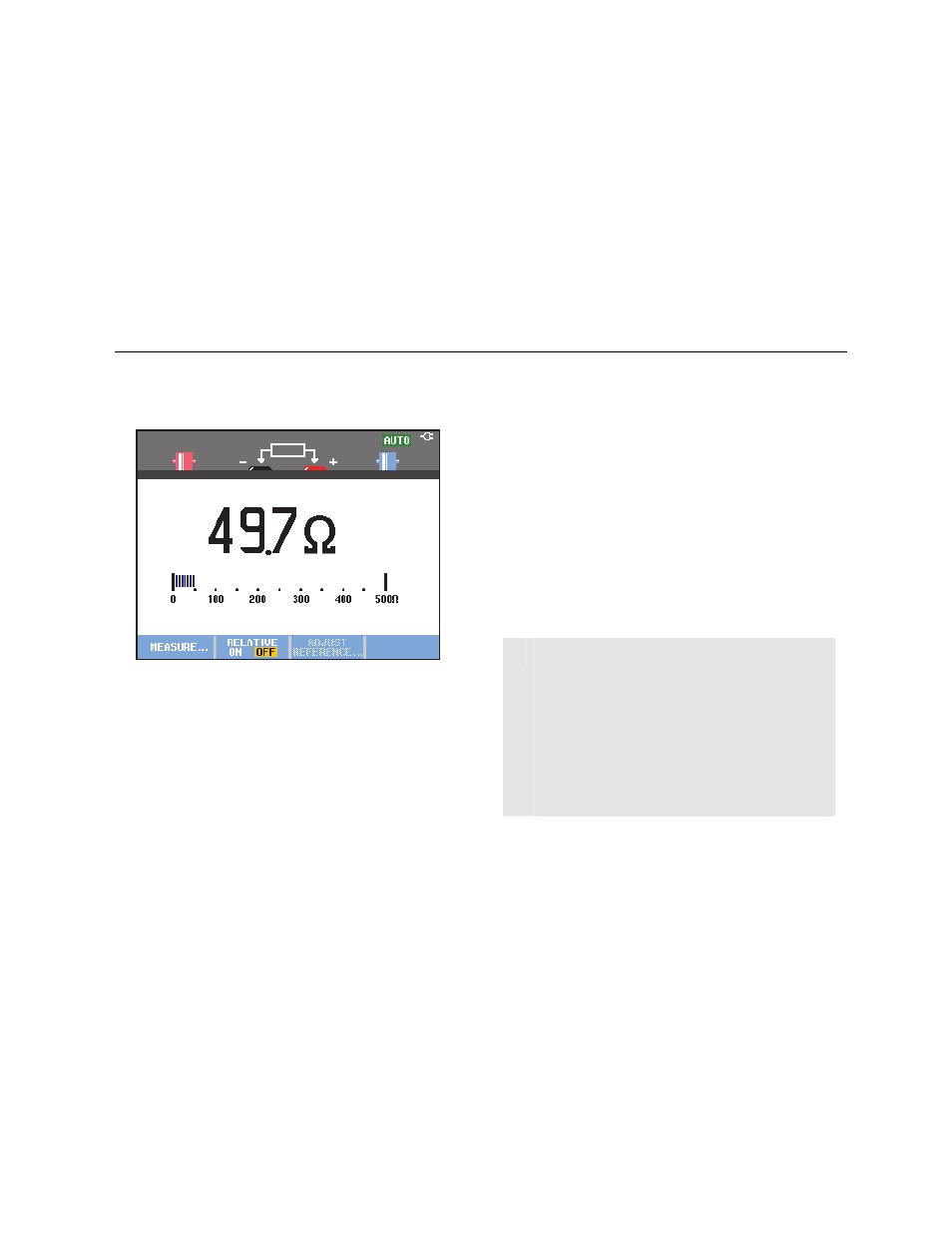

Abbildung 15. Widerstands-Messwerte
Durchführen einer Strommessung
Sie können den Strom sowohl im Oszilloskop-Betrieb als
auch im Multimeter-Betrieb messen. Der Oszilloskop-
Betrieb hat den Vorteil, dass während der Durchführung
der Messung Signalformen angezeigt werden. Der
Multimeter-Betrieb hat den Vorteil einer Messung mit
hoher Auflösung.
Im nachstehenden Beispiel wird eine typische
Strommessung im Multimeter-Modus beschrieben.
XW Warnung
Lesen Sie erst die Anweisungen zu der von
Ihnen benutzten Stromzange sorgfältig durch.
Zum Einstellen Ihres Messgeräts gehen Sie
folgendermaßen vor:
1 Schließen Sie eine Stromzange (z. B. die als
Zubehör erhältliche Stromzange Fluke 024-74)
an die 4-mm-Bananensteckerbuchsen an, und
klemmen Sie die Backen der Stromzange um
den zu messenden Leiter.
Achten Sie darauf, dass der rote und der
schwarze Steckverbinder der Stromzange mit
der roten und der schwarzen
Bananensteckerbuchse des Messgeräts
übereinstimmen. (Siehe Abbildung 16.)
