Triggerung auf Signalformen
Triggerung auf Videosignale
4
77
Triggerung auf Videosignale
Zum Triggern auf ein Videosignal wählen Sie zunächst
den Standard des Videosignals, das Sie messen möchten
(d. h. das betreffende Videosystem):
1 Legen Sie ein Videosignal an den roten
Eingang A an.
2
TRIGGER
Blenden Sie die
Tastenbeschriftungen des Menüs
TRIGGER ein.
3
F4
Öffnen Sie das Menü Trigger
Options (Triggeroptionen).
4
ENTER
Wählen Sie Video on A … , um
das Menü
TRIGGER ON VIDEO
(Triggerung auf Videosignale) zu
öffnen.
5
ENTER
Wählen Sie die positive
Signalpolarität für abfallende
Synchronisierimpulse.

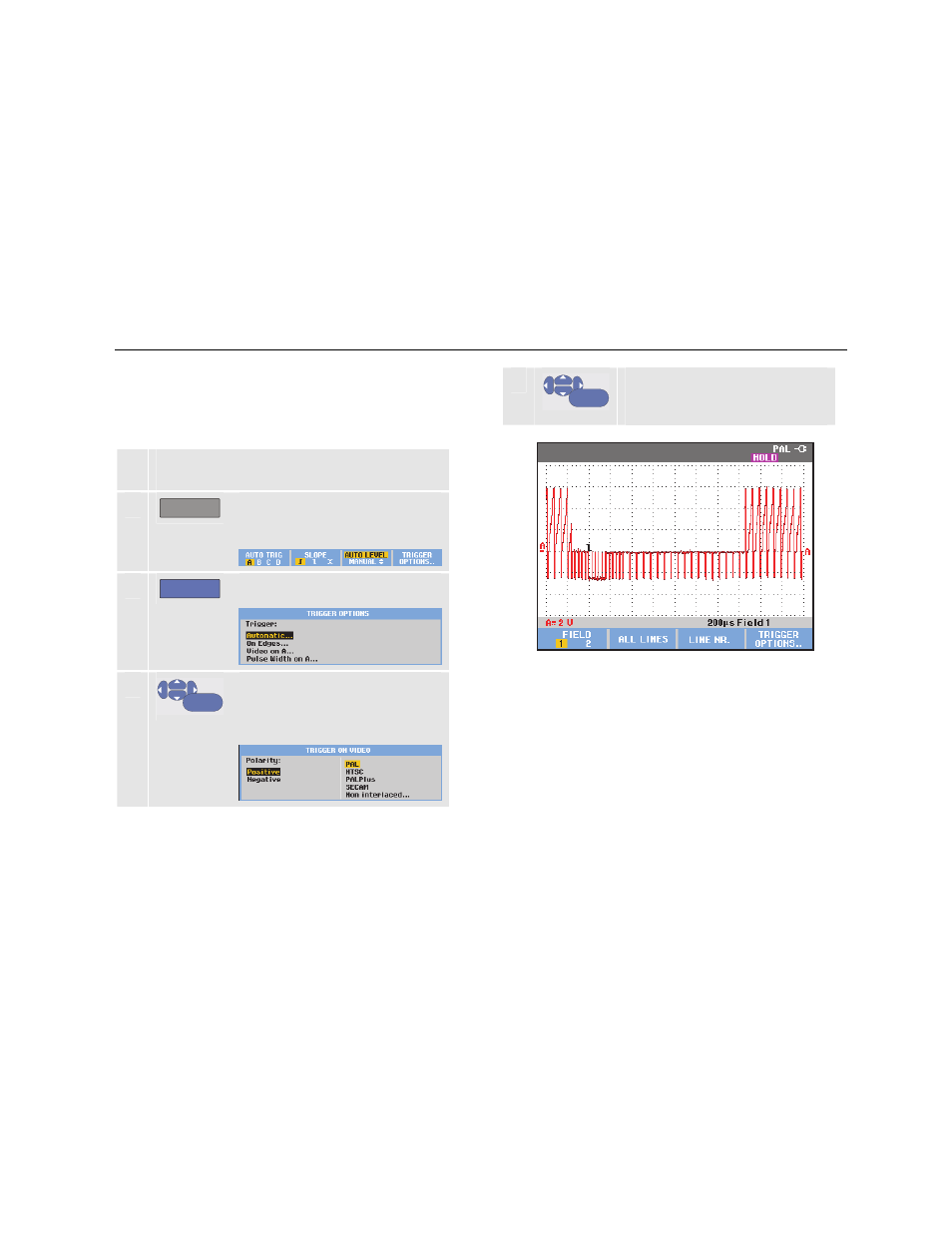

Abbildung 32. Messen von Zeilensprung-
Videosignalen
