Verwenden von Oszilloskop und Multimeter
Erfassen von Signalformen
1
27
Weitere Informationen hierzu finden Sie unter Anwenden
der Mittelungsfunktion Average zum
Glätten von
Signalformen
auf Seite 23.
Die Bandbreite wird von der Störimpulserfassung und der
Mittelwertbildung nicht beeinflusst. Eine weitere
Rauschunterdrückung ist mit
Bandbreitenbegrenzungsfiltern möglich. Siehe Arbeiten
mit verrauschten Signalformen auf Seite 30.

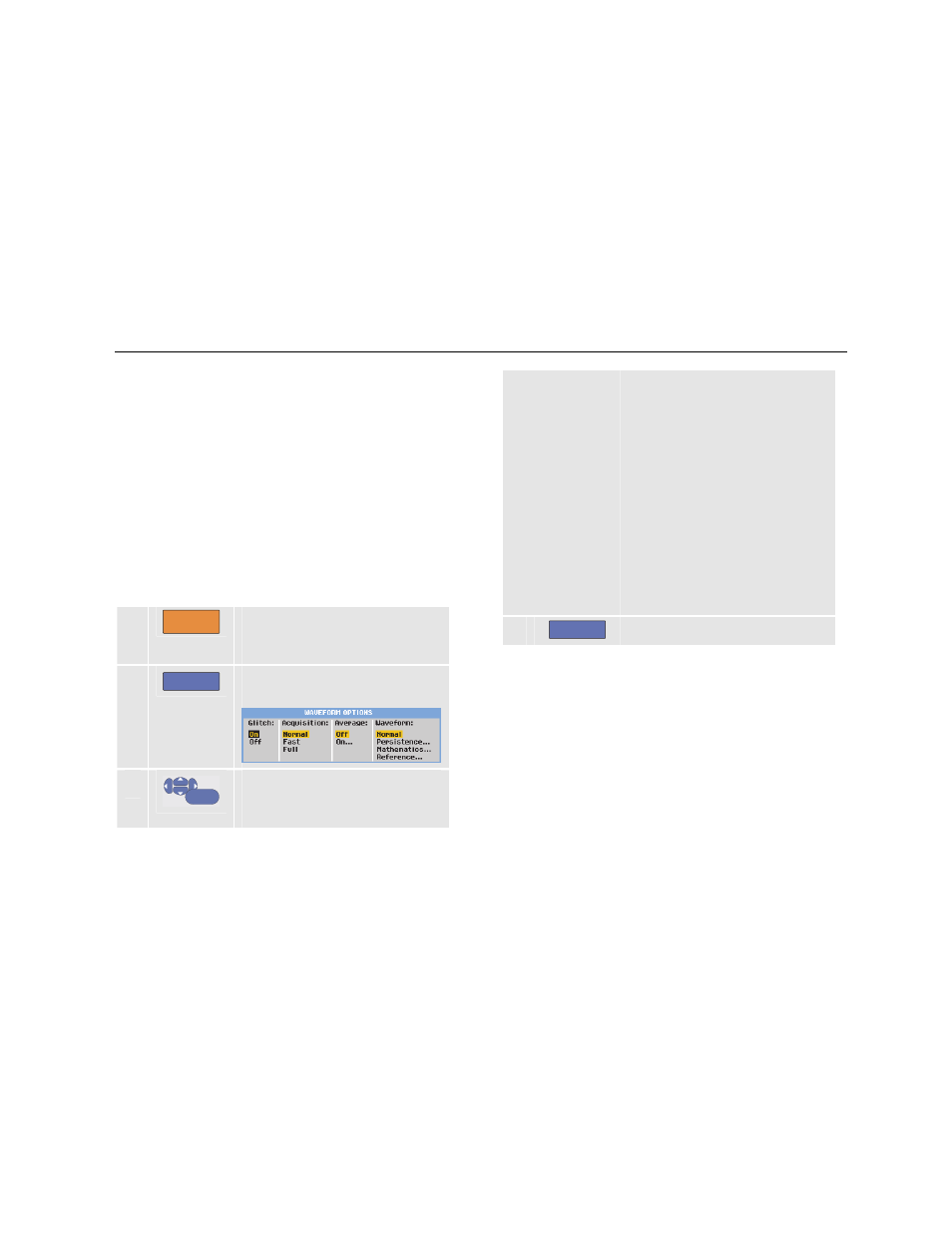

Erfassen von Signalformen
Einstellen von Erfassungsgeschwindigkeit und
Signalform-Speichertiefe
Zum Einstellen der Erfassungsgeschwindigkeit gehen Sie
wie folgt vor:
1
SCOPE
Blenden Sie die
Tastenbeschriftungen des Menüs
SCOPE
(Oszilloskop) ein.
2
F4
Öffnen Sie das Menü
WAVEFORM
OPTIONS
(Signalform-Optionen).
3
ENTER
Wählen Sie die Erfassungsoption
Acquisition:
Fast (Schnell) – für eine schnelle
Aktualisierungsrate der
Schreibspur; kürzeste
Aufzeichnungslänge, verringerte
Zoom-Rate, keine Messwerte
möglich.
Full (Vollständig)– maximale
Signalformdetails;
10.000 Abtastwerte pro
Schreibspur-Aufzeichnungslänge,
maximale Zoom-Rate, geringere
Schreibspur-Aktualisierungsrate.
Normal – optimale Kombination
von Schreibspur-
Aktualisierungsrate und Zoom-
Bereich
4
F4
Verlassen Sie das Menü.
Siehe auch Tabelle 2 in Kapitel 8.
Auswählen der AC-Kopplung
Nach dem Zurücksetzen der Messgerät-Einstellungen ist
das Messgerät DC-gekoppelt, sodass auf dem Bildschirm
Wechsel- und Gleichspannungen angezeigt werden.
Verwenden Sie die Option für AC-Kopplung, wenn Sie ein
AC-Kleinsignal, das einem DC-Signal überlagert ist,
betrachten möchten. Zur Auswahl von AC-Kopplung
gehen Sie wie folgt vor:
